Тройник оцинкованный круглый

Тройник круглого сечения – это элемент фасонной группы для вентиляционной системы круглого сечения. Изготавливаются тройники из оцинкованной холоднокатанной стали, толщиной 0,5 (мм) - 1,2 (мм). Тройники предназначены для разветвления основной магистрали воздуховодов или соединения нескольких участков в одну систему. Тройник представляет собой отрезок круглого воздуховода с врезкой. Врезка в круглом тройнике может иметь как круглое сечение, так и прямоугольное, также врезки могут располагать под прямым углом в 90 o и косым в 45 o. Существует три типа тройников.

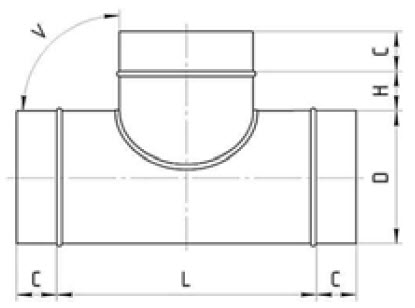

Основные характеристики: диаметр тройника Ød (мм), длина тройника L (мм), диаметр/сечение врезки ØD /CxD (мм), высота врезки Н (мм), угол расположения врезки, тип тройника и толщина металла t (мм).

Тип соединения:

• Ниппельное/муфтовое;
• Фланцевое на уголках (25*25*4; 32*32*4; 40*40*4; 50*50*5).
• на резиновом уплотнителе

Материал для фланцев:

• Сварной уголок 25*25*3; 32*32*3.

Толщина материала:

• Сталь рулонная оцинкованная от 0,5 до 1,2 мм.

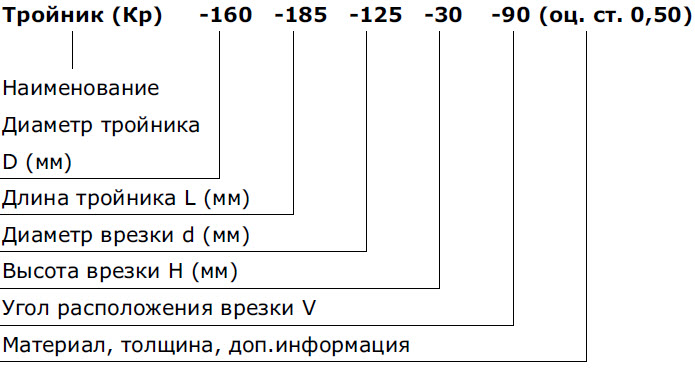

Пример обозначения:

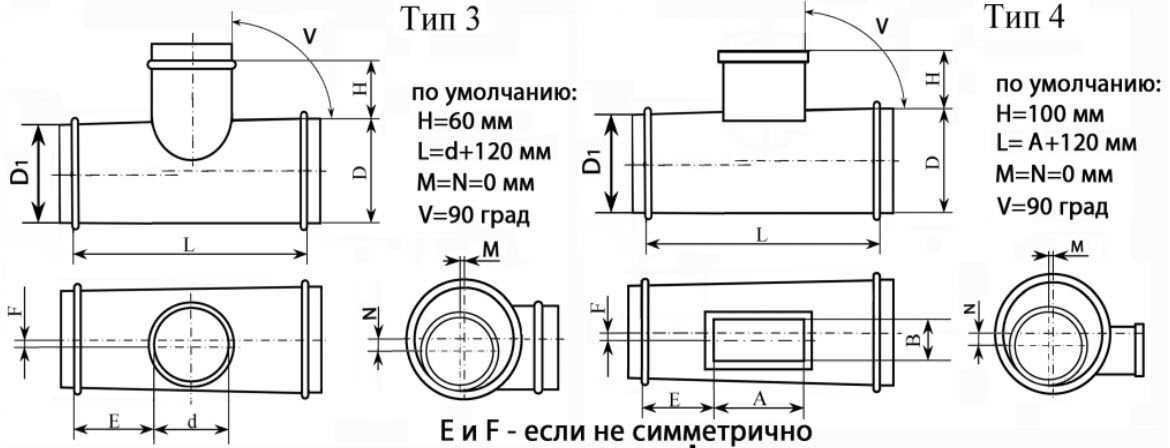

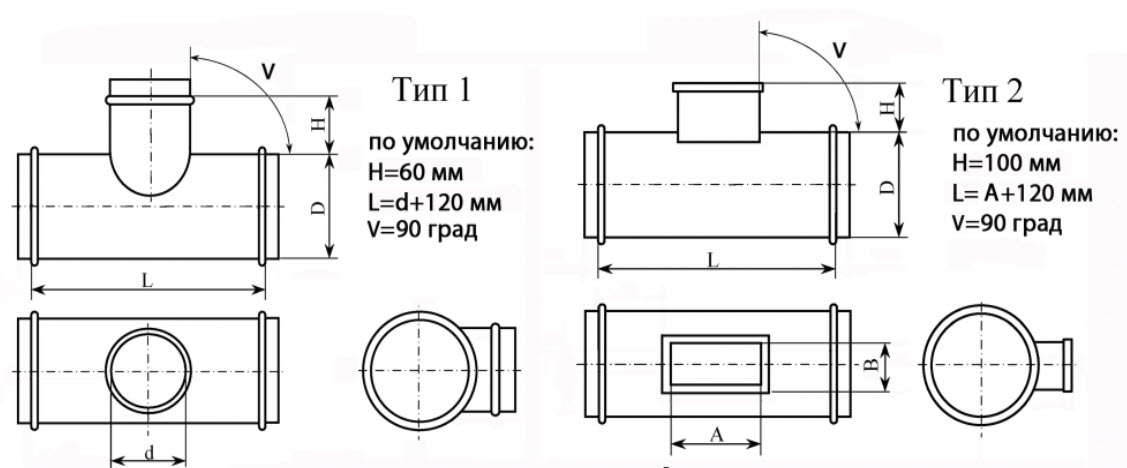

Типы круглых тройников:

Тройник(Кр) – Тип – D – (L) – d или AxB – (H) – (V)

Тройник(Кр) – Тип – DxD1 – (L) – (MxN) - d или AxB – (H) – (V) – (ExF)
