Отвод воздуховода 90 градусов оцинкованный прямоугольный

Цена:

от 1 305 ₽/м2

Тип изделия Отвод

Сечение Прямоугольное

Материал Оцинкованная сталь

Доставка 24 часа / 7 дней

Срок изготовления от 1 дня

Модели
Материал
Исполнение
Толщина, мм
Цена
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
0.5
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
0.6
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
0.7
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
0.8
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
0.9
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
1
Отвод воздуховода 90 градусов прямоугольный
Оцинкованная сталь
Стандартное
1.2

Описание:

Отвод воздуховода прямоугольный 90 градусов  –  это фасонное изделие прямоугольной группы воздуховодов. Отводы изготавливаются из оцинкованной холоднокатанной стали, толщиной от 0,5 до 1,2 мм, в зависимости от периметра сечения. При помощи отводов меняется направление магистрали под углом 90ᵒ, как без изменения сечения трассы, так и с возможностью его изменить без дополнительных элементов. Для дополнительной защиты системы от попадания мусора и посторонних предметов, с одной стороны отводов возможна установка сетки.  По желанию заказчика в отводы крупного сечения устанавливаются направляющие пластины, разделяющие поток воздуха, во избежание появления вторичного течения в месте изгиба вентиляционной трассы. Отводы изготавливаются в трех исполнениях: Тип 1, Тип 2, Тип 3.

Основные характеристики: сечение АхВ (мм), угол (гр), радиус/длина шейки (мм), тип отвода и толщина металла t (мм).

Типы соединений:

  • Фланцевое, типа шина-рейка (шина №20 / уголок 65 мм; шина №20 / уголок 95 мм; шина №30 / уголок 105 мм);
  • Фланцевое на уголках (25*25*4; 32*32*4; 40*40*4; 50*50*5);
  • Без фланцев на реечном соединении.

Материал для фланцев:

  • Шина №20 + уголок УГФ-0 (65)/ УГФ-1 (95);
  • Шина №30 + уголок УГФ-2 (105);
  • Сварной уголок 25*25*3; 32*32*3.

Толщина материала, используемая для изготовления:

  • сталь рулонная оцинкованная от 0,5 до 1,2 мм.

Типы отводов воздуховода 90 градусов:

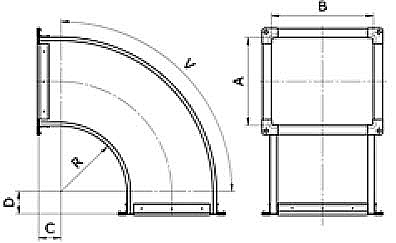

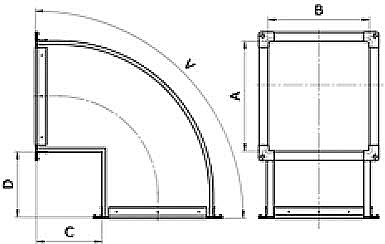

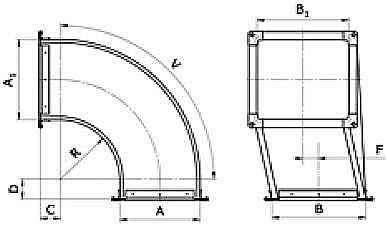

Тип 1: Отвод(пр)-1-90-AxB-(CxD)-(R)  Тип 2: Отвод(пр)-2-90-AxB-(CxD)-(R)  Тип 3: Отвод(пр)-3-90-AxB-A1xB1-(F)-(CxD)-(R)

По умолчанию: R=150 (мм), C=D=50 (мм)  По умолчанию: C=D=50 (мм)  По умолчанию: R=150 (мм), C=D=50 (мм)

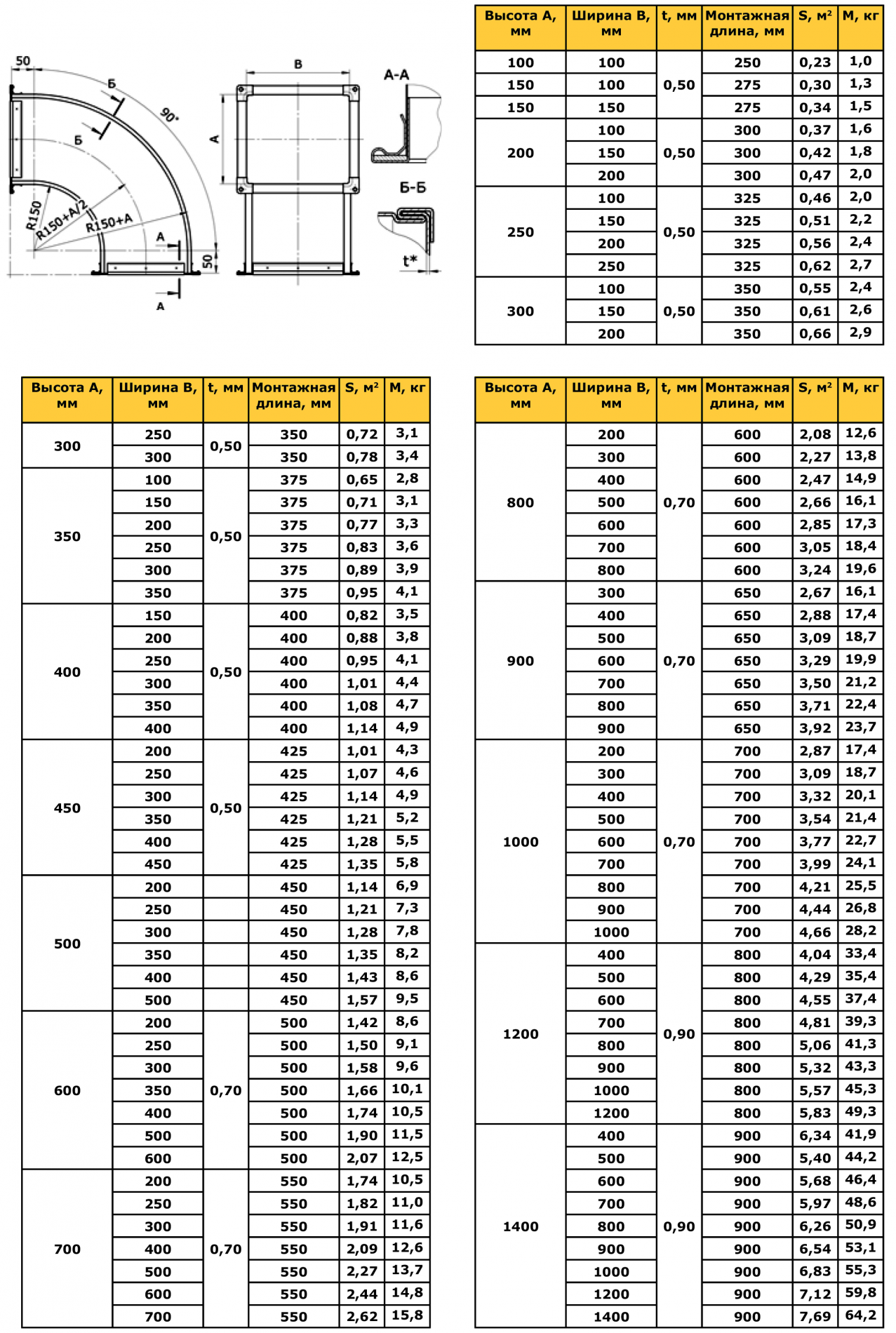

Размеры и технические характеристики:

Размеры и технические характеристики данные в таблице приведены для отвода с R=150 (мм), где: t – толщина металла (мм), S – площадь отвода (м2), M – вес отвода (кг)




Примечание: Rш=150 (мм, t – толщина металла (мм), S – площадь отвода (м2), M – вес отвода (кг)
