Отвод 90 градусов оцинкованный круглый сегментный

Цена:

от 119 ₽/шт.

Тип изделия Отвод

Сечение Круглое

Материал Оцинкованная сталь

Срок изготовления в наличии

Доставка 24 часа / 7 дней

Модели
Материал
Исполнение
Толщина, мм
Длина, мм
Цена
Отвод 90 градусов оцинкованный круглый сегментный 100
Оцинкованная сталь
115
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 125
Оцинкованная сталь
140
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 140
Оцинкованная сталь
155
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 160
Оцинкованная сталь
185
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 180
Оцинкованная сталь
195
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 200
Оцинкованная сталь
215
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 225
Оцинкованная сталь
240
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 250
Оцинкованная сталь
250
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 280
Оцинкованная сталь
280
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 315
Оцинкованная сталь
315
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 355
Оцинкованная сталь
355
Стандартное
0.5
Отвод 90 градусов оцинкованный круглый сегментный 400
Оцинкованная сталь
400
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 450
Оцинкованная сталь
450
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 500
Оцинкованная сталь
500
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 560
Оцинкованная сталь
560
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 630
Оцинкованная сталь
630
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 710
Оцинкованная сталь
710
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 800
Оцинкованная сталь
800
Стандартное
0.7
Отвод 90 градусов оцинкованный круглый сегментный 900
Оцинкованная сталь
900
Стандартное
0.9
Отвод 90 градусов оцинкованный круглый сегментный 1000
Оцинкованная сталь
1000
Стандартное
0.9
Отвод 90 градусов оцинкованный круглый сегментный 1120
Оцинкованная сталь
1120
Стандартное
0.9
Отвод 90 градусов оцинкованный круглый сегментный 1250
Оцинкованная сталь
1250
Стандартное
0.9

Отвод 90ᵒ сегментный (круглый) – это фасонное изделие круглой группы воздуховодов. Отводы изготавливаются из холоднокатанной оцинкованной стали, толщиной от 0,5 до 1,2 мм в зависимости от сечения. С помощью отводов, при монтаже вентиляционной системы, меняется направление трассы под углом 90ᵒ, как без изменения размера сечения воздуховодов, так и с возможностью его изменить без дополнительных элементов. Для дополнительной защиты вентиляционной системы от попадания мусора и посторонних предметов, с одной из сторон отводов возможна установка сетки.  Для увеличения герметичности используются отводы с резиновым уплотнителем.

Основные характеристики: диаметр Ød (мм), угол, радиус R (мм), толщина металла t (мм).

Тип соединения:

  • Ниппельное/муфтовое;
  • Фланцевое на уголках (25*25*4; 32*32*4; 40*40*4; 50*50*5).
  • на резиновом уплотнителе

Материал для фланцев:

  • Сварной уголок 25*25*3; 32*32*3.

Толщина материала:

  • Сталь рулонная оцинкованная от 0,5 до 1,2 мм.

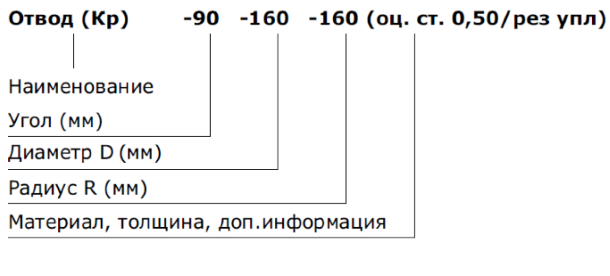

Пример обозначения:

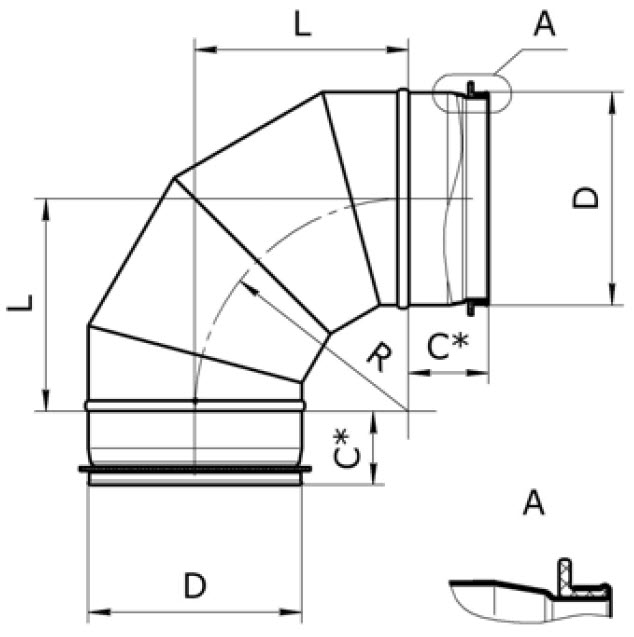

Размеры и технические характеристики:




Диаметр D, мм

Толщина t, мм

Длина L, мм

Площадь S, м2

Вес М, кг

Отвод 90 градусов круглый сегментный 100 0,5 115 0,146 0,62
Отвод 90 градусов круглый сегментный 125 0,5 140 0,183 0,78
Отвод 90 градусов круглый сегментный 140 0,5 155 0,205 0,89
Отвод 90 градусов круглый сегментный 160 0,5 185 0,249 0,97
Отвод 90 градусов круглый сегментный 180 0,5 195 0,296 1,1
Отвод 90 градусов круглый сегментный 200 0,5 215 0,362 1,32
Отвод 90 градусов круглый сегментный 225 0,5 240 0,434 1,63
Отвод 90 градусов круглый сегментный 250 0,5 250 0,541 2,03
Отвод 90 градусов круглый сегментный 280 0,5 280 0,664 2,5
Отвод 90 градусов круглый сегментный 315 0,5 315 0,82 3,73
Отвод 90 градусов круглый сегментный 355 0,5 355 1,014 5,1
Отвод 90 градусов круглый сегментный 400 0,7 400 1,311 8
Отвод 90 градусов круглый сегментный 450 0,7 450 1,583 9,6
Отвод 90 градусов круглый сегментный 500 0,7 500 1,974 11,8
Отвод 90 градусов круглый сегментный 560 0,7 560 2,444 14,5
Отвод 90 градусов круглый сегментный 630 0,7 630 3,041 22,4
Отвод 90 градусов круглый сегментный 710 0,7 710 3,79 28
Отвод 90 градусов круглый сегментный 800 0,7 800 4,885 34,6
Отвод 90 градусов круглый сегментный 900 0,9 900 5,933 43
Отвод 90 градусов круглый сегментный 1000 0,9 1000 7,323 59,8
Отвод 90 градусов круглый сегментный 1120 0,9 1120 8,994 73
Отвод 90 градусов круглый сегментный 1250 0,9 1250 11,134 90
