Переход оцинкованный с прямоугольного на круглое сечение

Цена:

от 1 305 ₽/м2

Тип изделия Переходник

Сечение Прямоугольное

Материал Оцинкованная сталь

Доставка 24 часа / 7 дней

Срок изготовления от 1 дня

Модели
Материал
Исполнение
Толщина, мм
Цена
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
0.5
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
0.6
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
0.7
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
0.8
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
0.9
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
1
Переход с прямоугольного на круглое сечение
Оцинкованная сталь
Стандартное
1.2

Описание:

Переход с изменением формы сечения – это один из элементов фасонных изделий для вентиляционных систем. Переходы производятся из холоднокатанной оцинкованной стали, различной толщины. Основным параметром при выборе толщины стали является размер сечения. Такое изделие, как переход, используется не только для изменения размера сечения, но и для смещения трассы в различных направлениях. В зависимости от смещения сечений относительно друг друга существует шесть типов переходов. Также одним из основных параметров является длина перехода, ее можно сделать практически любой, но есть рекомендуемые параметры: если периметр перехода составляет до 2500 (мм) - L = 300 мм, если периметр перехода составляет более 2500 (мм) - L = 500 мм.

Основные характеристики: сечение прямоугольной стороны перехода -  АхВ (мм) и диаметр - Ød (мм), длина изделия - L (мм), тип перехода и толщина металла - t (мм).

Типы соединений:

  • Фланцевое, типа шина-рейка (шина №20 / уголок 65 мм; шина №20 / уголок 95 мм; шина №30 / уголок 105 мм);
  • Фланцевое на уголках (25*25*4; 32*32*4; 40*40*4; 50*50*5);
  • Без фланцев на реечном соединении.

Материал для фланцев:

  • Шина №20 + уголок УГФ-0 (65)/ УГФ-1 (95);
  • Шина №30 + уголок УГФ-2 (105);
  • Сварной уголок 25*25*3; 32*32*3.

Толщина материала, используемая для изготовления:

  • сталь рулонная оцинкованная от 0,5 до 1,2 мм.

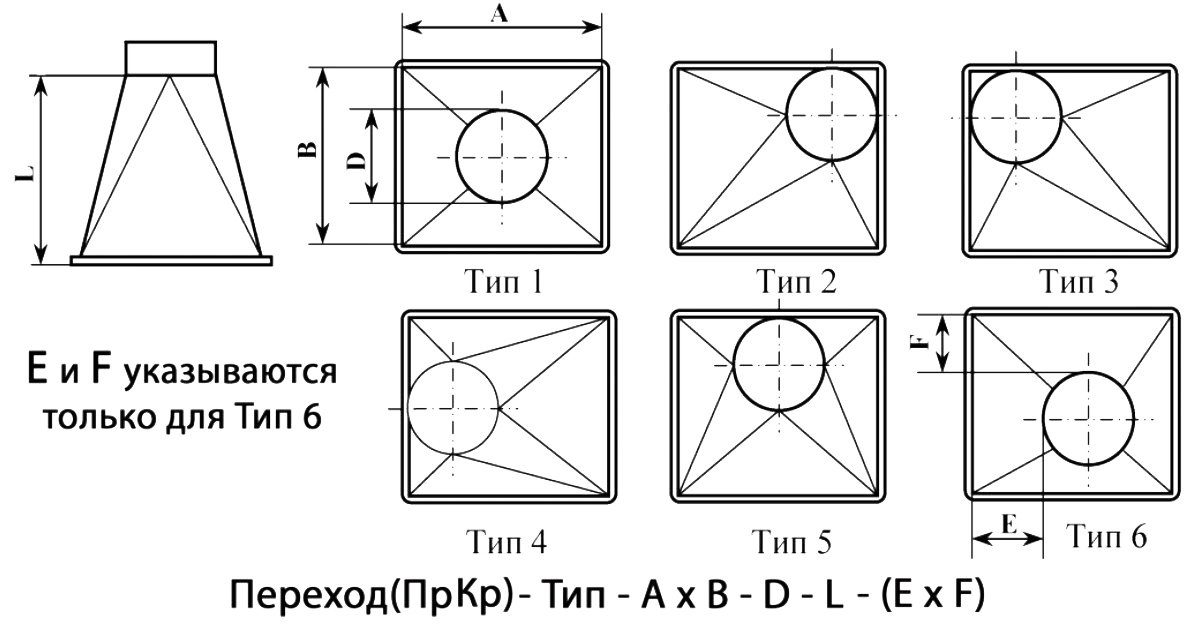

Типы переходов оцинкованных с прямоугольного сечения на круглое:

Переход(ПрКр)-Тип-AxB-D-L-(ExF)



 Примечание: E и F указываются только для Типа 6

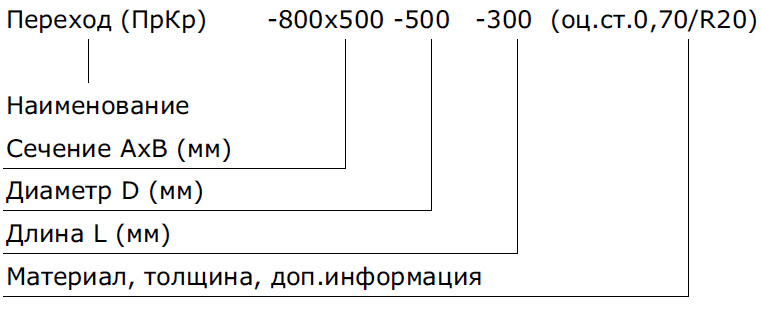

Пример обозначения:



Характеристики:

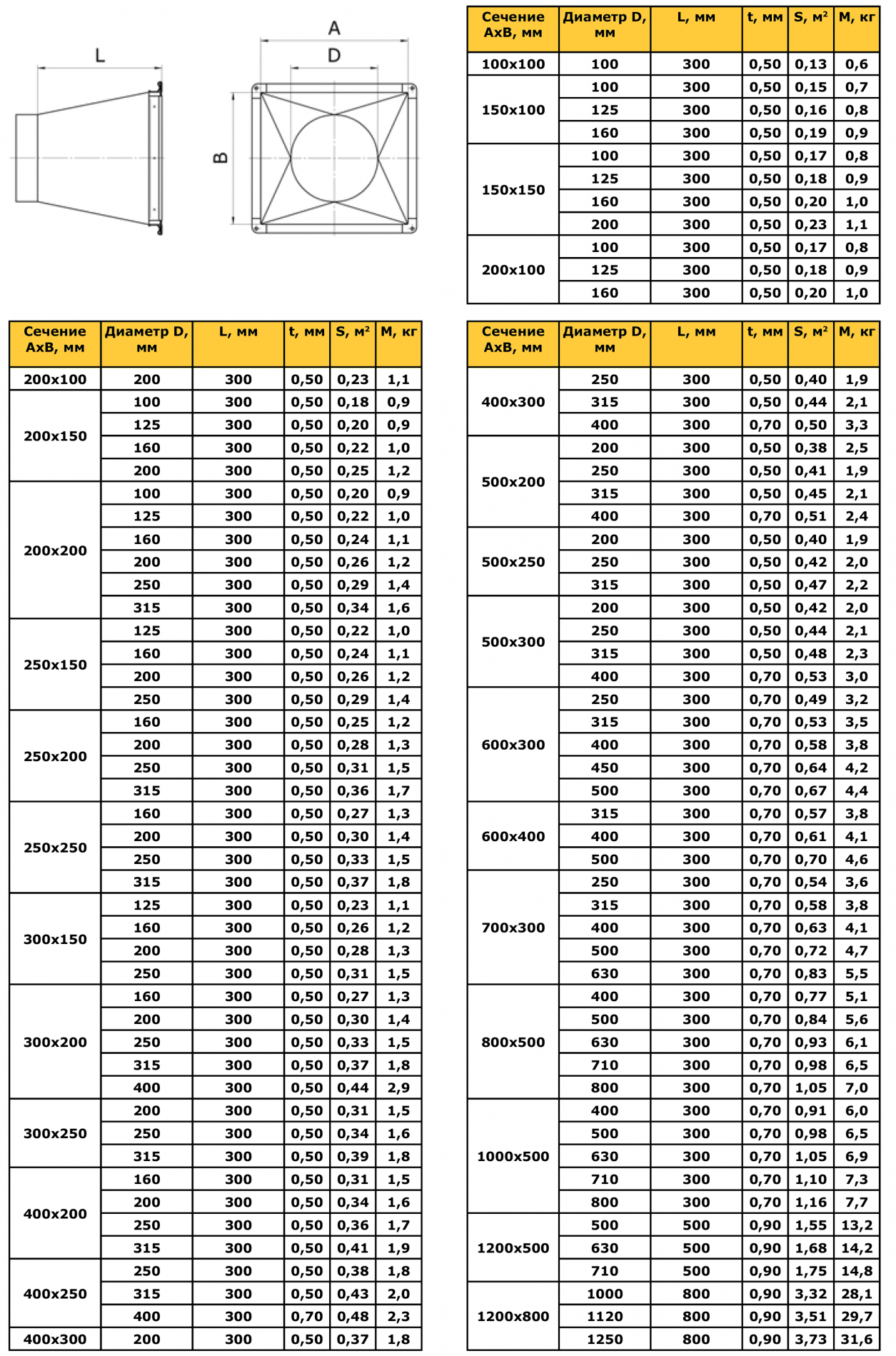

Размеры и технические характеристики:



где: L – монтажная длина (мм),  t – толщина металла (мм), S – площадь перехода (м2), M – вес перехода (кг)
