Тройник воздуховода из черной стали прямоугольный

Цена:

от 3 094 ₽/м2

Тип изделия Тройник

Сечение Прямоугольное

Материал Черная сталь

Срок изготовления от 1 дня

Доставка 24 часа / 7 дней

Модели
Материал
Исполнение
Толщина, мм
Цена
Тройник воздуховода прямоугольный
Холоднокатаная сталь
Стандартное
1.0
Тройник воздуховода прямоугольный
Холоднокатаная сталь
Стандартное
1.2
Тройник воздуховода прямоугольный
Холоднокатаная сталь
Стандартное
1.4
Тройник воздуховода прямоугольный
Горячекатаная сталь
Стандартное
1.5
Тройник воздуховода прямоугольный
Горячекатаная сталь
Стандартное
2.0
Тройник воздуховода прямоугольный
Горячекатаная сталь
Стандартное
3.0

Описание:

Тройник прямоугольный сварной – это фасонное изделие прямоугольного сечения для  систем дымоудаления. Представляет собой отрезок прямоугольного воздуховода с врезкой прямоугольного или круглого сечения. Врезка может располагаться как под прямым углом в 90 градусов, так и косым в 30, 45 градусов. Изделие производятся из листовой горячекатаной или рулонной холоднокатаной стали. Основным параметром при выборе толщины стали является размер сечения. Существует три типа тройников. Тройники крепятся болтами, для большей герметичности по периметру соединения прокладывается базальтовый шнур.

Основные характеристики:

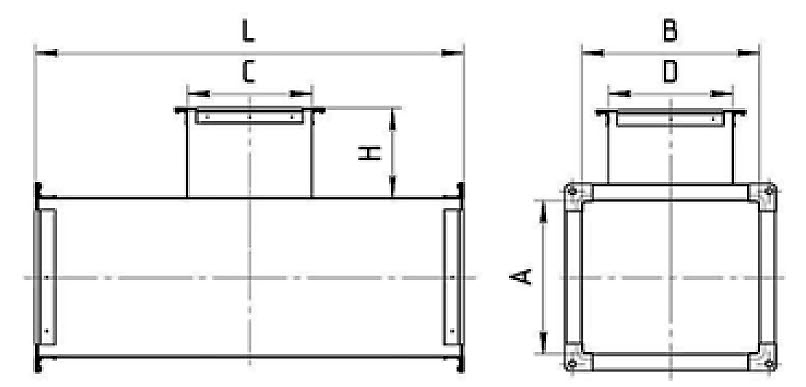

сечение тройника АхВ (мм), сечение врезки CxD (мм), высота врезки Н (мм), угол расположения врезки (гр), длина тройника L (мм), толщина металла t (мм) и тип тройника.

Типы соединений:

  • Фланцевое на уголках
  • Без фланцев.

Материал для фланцев:

  • Горячекатаная сталь 2,0 (мм);
  • Горячекатаная сталь 3,0 (мм);
  • Сварной уголок 25*25*4; 32*32*4; 40*40*4; 50*50*4.

Материал и толщина стали:

  • Холоднокатаная рулонная сталь от 1,0 до 1,4 (мм);
  • Горячекатаная листовая сталь от 1,5 до 5,0 (мм).

Покрытие:

  • грунт ГФ-021

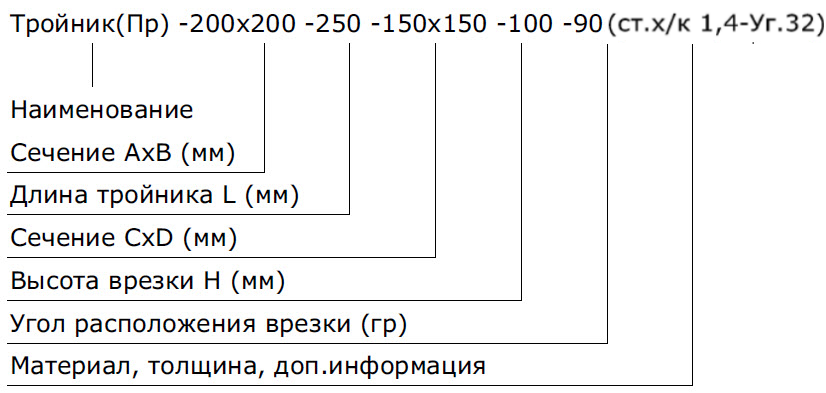

Пример обозначения:


Применение:

Тройники предназначены для разветвления основной трассы воздуховодов или соединения нескольких участков в одну систему.

Преимущества:

  • Хорошая пропускная способность;
  • Удобный и легкий монтаж;
  • Большой выбор размеров;
  • Огнестойкость;
  • Жаропрочность;
  • Повышенная герметизация.

Типы прямоугольных тройников::

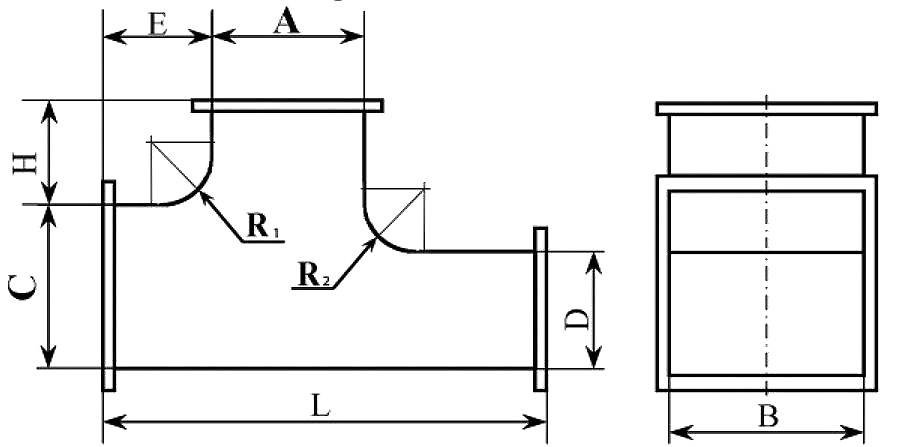

Тип 1: Тройник(пр)-1-СxB-L-AxB-DxB-HxE-(R1xR2)


по умолчанию: H=100 (мм), V=90 градусов

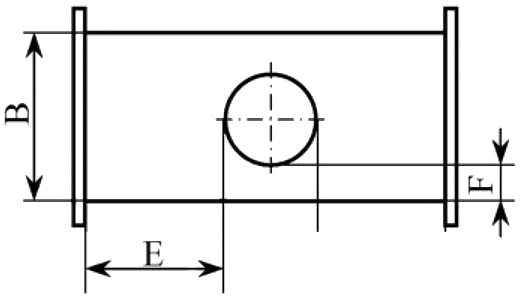

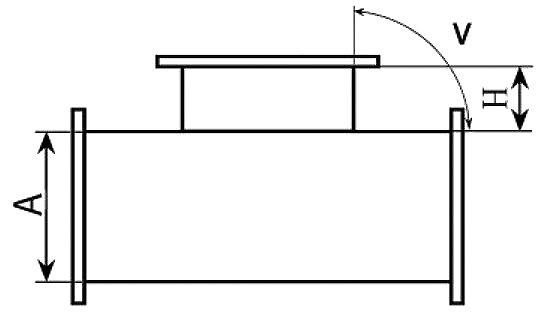

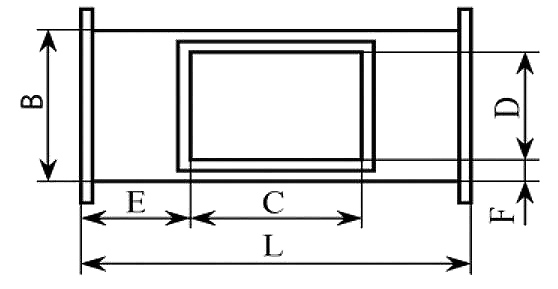

Тип 2: Тройник(пр)-Тип-AxB-L-CxD или d-(H)-(V)-(ExF)


по умолчанию: H=100 (мм), V=90 градусов

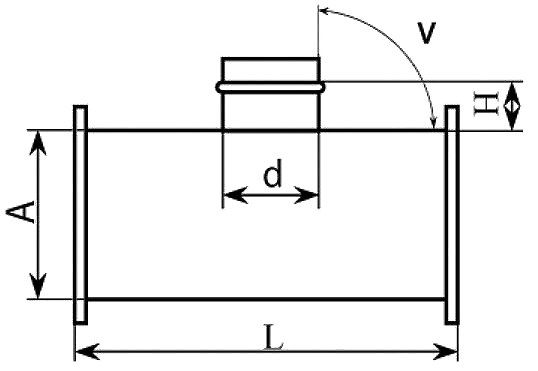

Тип 3: Тройник(пр)-Тип-AxB-L-CxD или d-(H)-(V)-(ExF)



по умолчанию: H=60 (мм), V=90 градусов

Технические характеристики:



Опции:

  • Покраска воздуховодов порошковой краской в любой цвет из каталога RAL;
  • Воздуховоды в огнезащите;
  • Упаковка готовых изделий в полиэтилен.
