Тройник оцинкованный прямоугольный

Цена:

от 1 305 ₽/м2

Тип изделия Тройник

Сечение Прямоугольное

Материал Оцинкованная сталь

Срок изготовления от 1 дня

Доставка 24 часа / 7 дней

Модели
Материал
Исполнение
Толщина, мм
Цена
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
0.5
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
0.6
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
0.7
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
0.8
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
0.9
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
1
Тройник оцинкованный прямоугольный
Оцинкованная сталь
Стандартное
1.2

Описание:

Тройник прямоугольный – это фасонное изделие для вентиляционной системы прямоугольного сечения. Изготавливаются тройники из оцинкованной холоднокатанной стали, толщиной 0,5 (мм) - 1,2 (мм). Тройники предназначены для разветвления основной трассы воздуховодов или соединения нескольких участков в одну систему. Тройник представляет собой отрезок прямоугольного воздуховода с врезкой. Врезка в прямоугольном тройнике может иметь как прямоугольное сечение, так и круглое, также врезки могут располагать под прямым углом в 90 ᵒ и косым в 45 ᵒ. Существует три типа тройников.

Основные характеристики: сечения АхВ (мм), длина тройника L (мм), сечение врезки CxD (мм), высота врезки Н (мм), угол расположения врезки (гр), тип тройника и толщина металла t (мм).

Типы соединений:

  • Фланцевое, типа шина-рейка (шина №20 / уголок 65 мм; шина №20 / уголок 95 мм; шина №30 / уголок 105 мм);
  • Фланцевое на уголках (25*25*4; 32*32*4; 40*40*4; 50*50*5);
  • Без фланцев на реечном соединении.

Материал для фланцев:

  • Шина №20 + уголок УГФ-0 (65)/ УГФ-1 (95);
  • Шина №30 + уголок УГФ-2 (105);
  • Сварной уголок 25*25*3; 32*32*3.

Толщина материала, используемая для изготовления:

  • сталь рулонная оцинкованная от 0,5 до 1,2 мм.

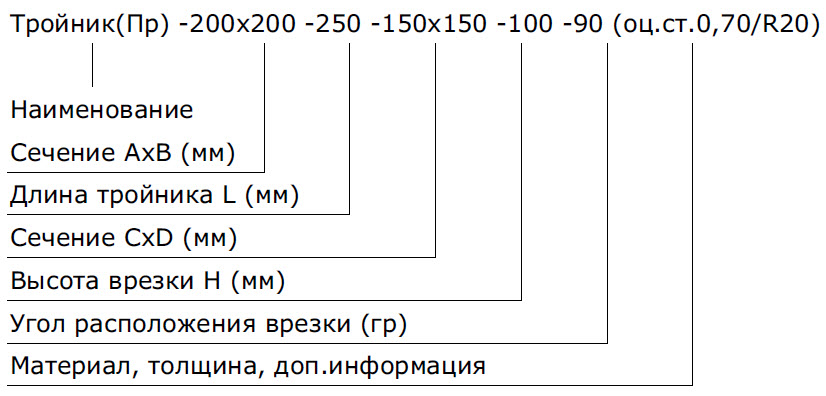

Пример обозначения:




Типы тройников:

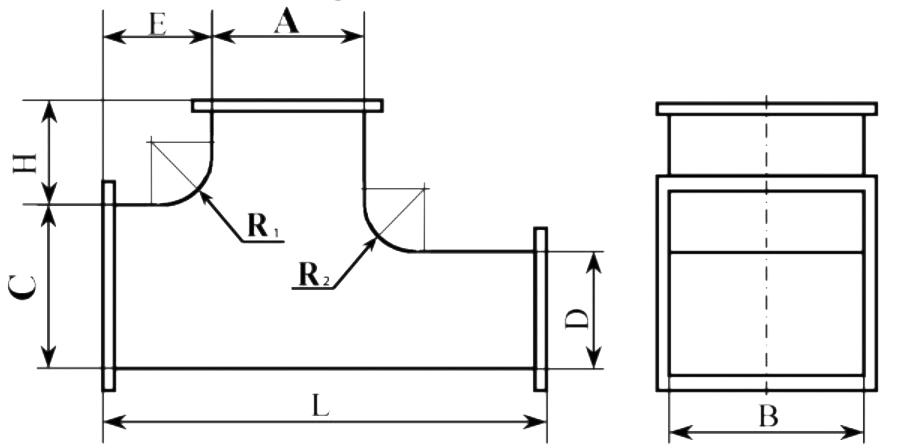

Тип №1: Тройник (Пр) - 1 - (AxCxD)xB – L – (HxE) – (R1xR2)



   По умолчанию: H=E=100 (мм), R1=R2=0

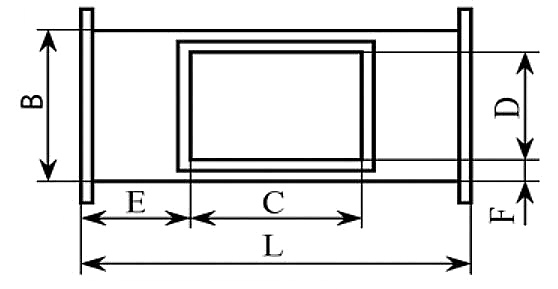

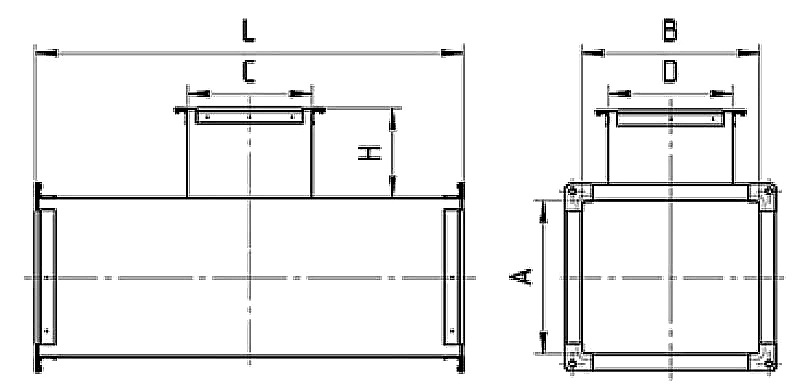

Тип №2: Тройник (Пр) -2- AxB – L – CxD – (H) – (V) – (ExF)



По умолчанию: H=100 (мм), V=90 градусов, E и F – если не симметрично

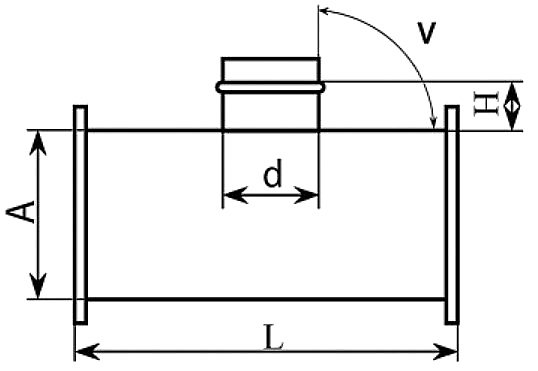

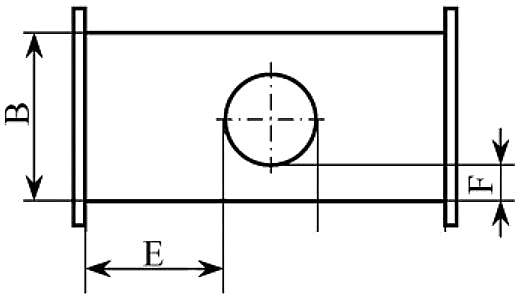

Тип №3: Тройник (Пр) -2- AxB – L – d – (H) – (V) – (ExF)


По умолчанию: H=60 (мм), V=90 градусов, E и F – если не симметрично

Размеры и технические характеристики:
