Тройник из черной стали круглый

Описание:

Тройник из черной стали круглого сечения  – это фасонное изделие круглого сечения для  систем дымоудаления. Представляет собой отрезок круглой трубы с врезкой прямоугольного или круглого сечения. Врезка может располагаться как под прямым углом в 90 градусов, так и косым в 30, 45 градусов. Изделие производят из листовой горячекатаной или рулонной холоднокатаной стали. Основным параметром при выборе толщины стали является размер сечения. Существует четыре типа тройников. Тройники крепятся болтами, для большей герметичности по периметру соединения прокладывается базальтовый шнур.

Основные характеристики:

диаметр тройника ØD (мм), длина тройника L (мм), диаметр/сечение врезки Ød /CxD (мм),  высота врезки Н (мм), угол расположения врезки (гр), толщина металла t (мм) и тип тройника.

Типы соединений:

• Фланцевое на уголках
• Без фланцев.

Материал для фланцев:

• Горячекатаная сталь 2,0 (мм);
• Горячекатаная сталь 3,0 (мм);
• Сварной уголок 25*25*4; 32*32*4; 40*40*4; 50*50*4.

Материал и толщина стали:

• Холоднокатаная рулонная сталь от 1,0 до 1,4 (мм);
• Горячекатаная листовая сталь от 1,5 до 5,0 (мм).

Покрытие:

• грунт ГФ-021

Применение:

Тройники предназначены для разветвления основной трассы воздуховодов или соединения нескольких участков в одну систему.

Преимущества:

• Хорошая пропускная способность;

• Удобный и легкий монтаж;

• Большой выбор размеров;
• Огнестойкость;
• Жаропрочность;
• Повышенная герметизация.


Типы круглых тройников:

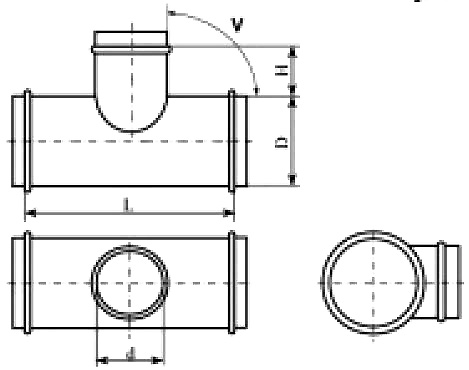

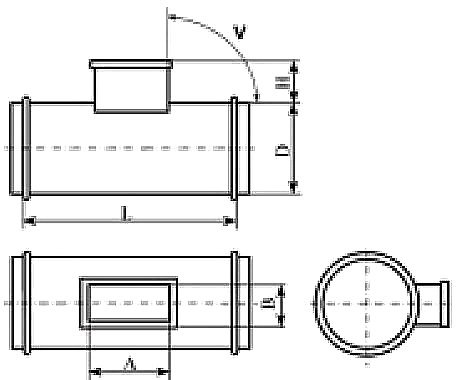

Тип 1: Тройник(кр)-1-D-(L)-d-(H)-(V)	Тип 2: Тройник(кр)-1-D-(L)-AxB-(H)-(V)
по умолчанию H=60 (мм), L=d+120 (мм), V=90 градусов	по умолчанию H=100 (мм), L=d+120 (мм), V=90 градусов

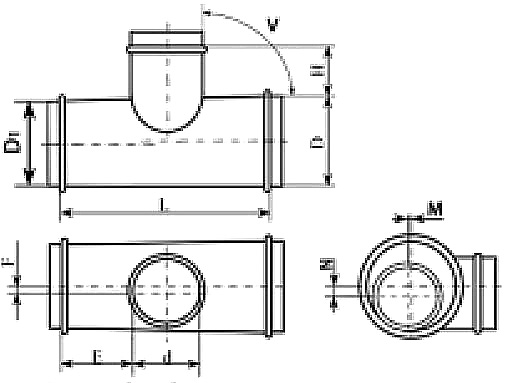

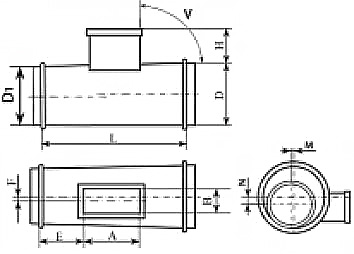

Тип 3: Тройник(кр)-3-DxD1-(L)-(NxN)-d-(H)-(V)-(ExF)	Тип 4: Тройник(кр)-3-DxD1-(L)-(NxN)-AxB-(H)-(V)-(ExF)
H=60 (мм), L=d+120 (мм), M=N=0, V=90 градусов	H=100 (мм), L=d+120 (мм), M=N=0, V=90 градусов

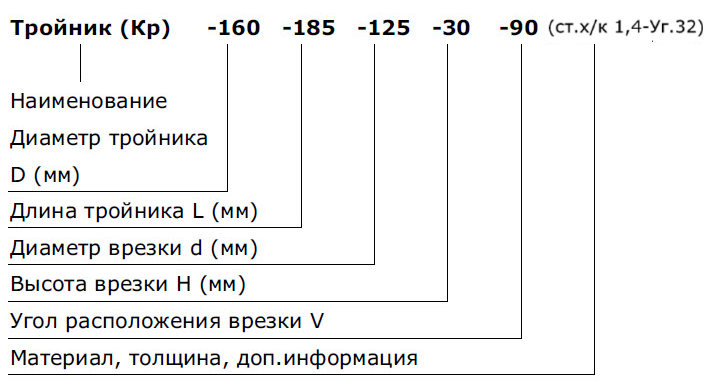

Пример обозначения:
