Breezart 2000 Lux приточная установка

Описание

Breezart 2000 Lux РТС – универсальная приточная установка с максимальным расходом воздуха до 2000 м3/ч. Используется для подачи свежего воздуха в помещение. Отличительной чертой установок Lux является комплектация установки выносным электрическим нагревателем.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, электрический керамический калорифер и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4.

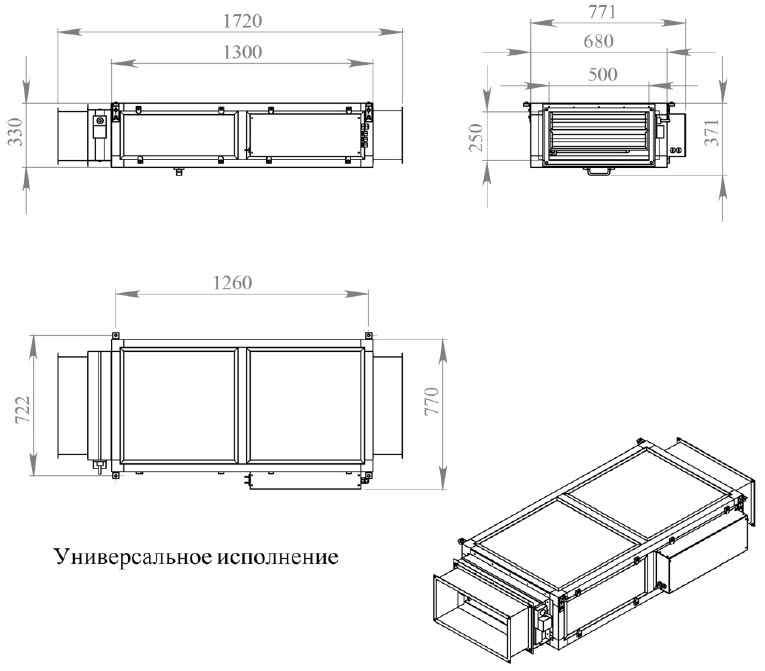

Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

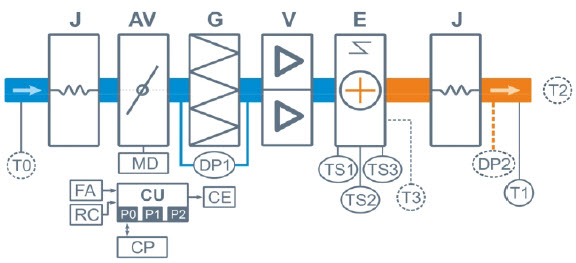

Структурная схема:

• J - Гибкая вставка

• AV - Воздушный клапан
• MD - Электропривод клапана без возвратной пружины
• G - Воздушный фильтр
• E - Электрический нагреватель
• V - Вентилятор серии EC (две штуки)
• DP1 - Цифровой датчик загрязнения фильтра
• DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
• TS1 - Аварийный датчик перегрева, возвратный (с автоматическим перезапуском)
• TS2 - Аварийный датчик перегрева, невозвратный (с ручным перезапуском)
• TS3 - Капиллярный защитный термостат
• Т0 - Датчик температуры наружного воздуха (опция СС)*
• Т1 - Канальный датчик температуры приточного воздуха
• T2 - Датчик температуры воздуха в помещении (опция СТ)
• Т3 - Датчик-ограничитель температуры (для калорифера мощностью от 30 кВт)
• CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)**
• CP - Пульт управления
• FA - Вход для пожарной сигнализации
• RC - Вход внешнего управления (настройка с пульта)
• CE - Выход на вытяжную установку серии Extra

* В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а также датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

• Вентилятор EBMPapst серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
• Тепло- шумо- изолированный корпус: металлический корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
• Режим метеостанции.
• Наличие спящего режима, при котором пульт будет отображать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
• Возможность установки в отдельном корпусе после установки фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
• Простота монтажа:
• Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
• Возможность работы в режиме VAV (требуется набор VAV-DP).
• Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
• Возможность настройка параметров:
• С пульта ПУ можно задать данные по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

Функции автоматики:

• Программное изменение максимальной производительности, мощности и напряжения питания калорифера.
• Возможность плавного регулирования мощности калорифера для нагрева воздуха до определенной температуры.
• Защита от перегрева.
• Ступенчатое регулирование скоростей вентилятора (10 ступеней).
• Цифровой датчик давления отслеживает степень загрязненности воздушного фильтра.
• Восемь недельных сценариев, с использованием функций «Комфорт» и «Рестарт».
• При сбое в питание, часы реального времени не сбиваются.
• Возможность работы в режиме VAV (при наличии набора VAV-DP).
• Наличие портов ModBus RTU дают возможность подключения к системе «умный дом».
