Breezart 550 Lux приточная установка

Цена:

от 111 600 ₽/шт.

Бренд Breezart

Тип Приточная

Расход воздуха (max): 550 м3/час

Статическое давление (max): 440 Па

Корпус Шумоизолированный

Нагреватель Электрический

Охладитель нет

Рекуператор нет

Автоматика встроенная

Гарантия 3 года

Срок изготовления в наличии

Доставка 24 часа / 7 дней

Модели
Габаритные размеры, мм
Расход max, м3/час
Статический напор max, Па
Мощность нагревателя, кВт
Цена
Breezart 550 Lux
550
440
5.4
665*470*238
Breezart 550 Lux SB
550
440
5.4
663*472*240

Описание

BBreezart 550 Lux РТС – универсальная приточная установка с максимальным расходом воздуха до 550 м3/ч. Используется для подачи свежего воздуха в помещение. Отличительной чертой установок Lux является комплектация установки выносным электрическим нагревателем.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, электрический керамический калорифер и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4.
Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

Модификации:

Breezart 550 Lux - люк обслуживания сбоку
Breezart 550 Lux SB - люк обслуживания снизу

Структурная схема:

  • AV - Воздушный клапан
  • MD - Электропривод клапана без возвратной пружины
  • G - Воздушный фильтр
  • E - Электрический нагреватель
  • V - Вентилятор серии EC
  • DP1 - Цифровой датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
  • TS1 - Аварийный датчик перегрева, возвратный
  • TS2 - Аварийный датчик перегрева, невозвратный
  • Т0 - Датчик температуры наружного воздуха (опция СС)*
  • Т1 - Канальный датчик температуры приточного воздуха
  • T2 - Датчик температуры воздуха в помещении (опция СТ)
  • CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)**
  • CP - Пульт управления
  • FA - Вход для пожарной сигнализации
  • RC - Вход внешнего управления (настройка с пульта)
  • CE - Выход на вытяжную установку серии Extra

* В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а также датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

  • Вентилятор EBMPapst серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
  • Тепло- шумо- изолированный корпус: металлический корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
  • Режим метеостанции.
  • Наличие спящего режима, при котором пульт будет отображать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
  • Возможность установки в отдельном корпусе после установки фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
  • Простота монтажа:
  • Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
  • Возможность работы в режиме VAV (требуется набор VAV-DP).
  • Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
  • Возможность настройка параметров:
  • С пульта ПУ можно задать данные по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

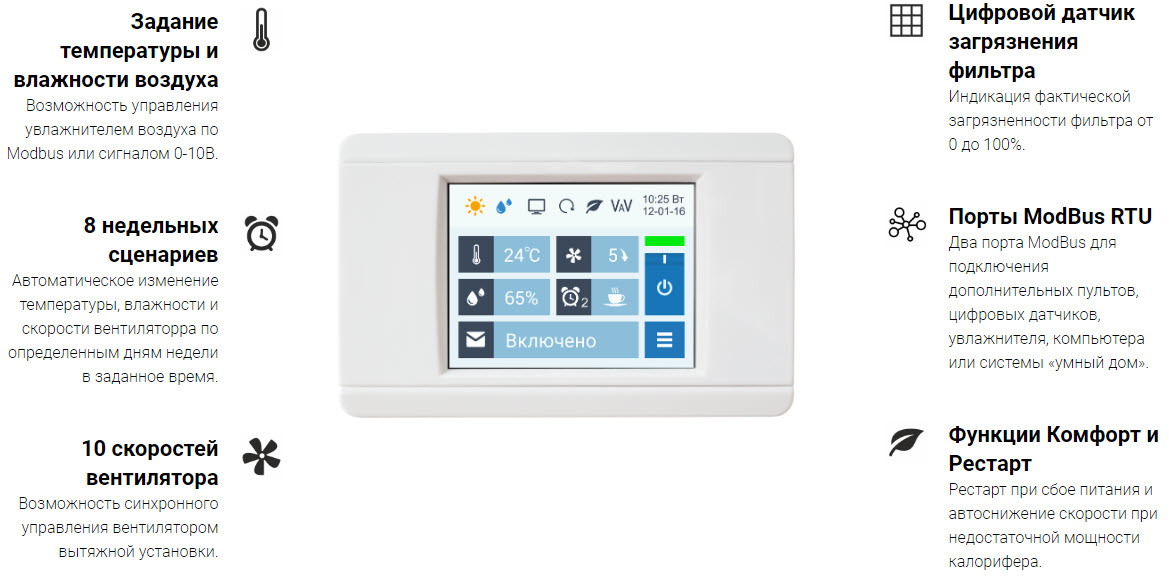

Функции автоматики:

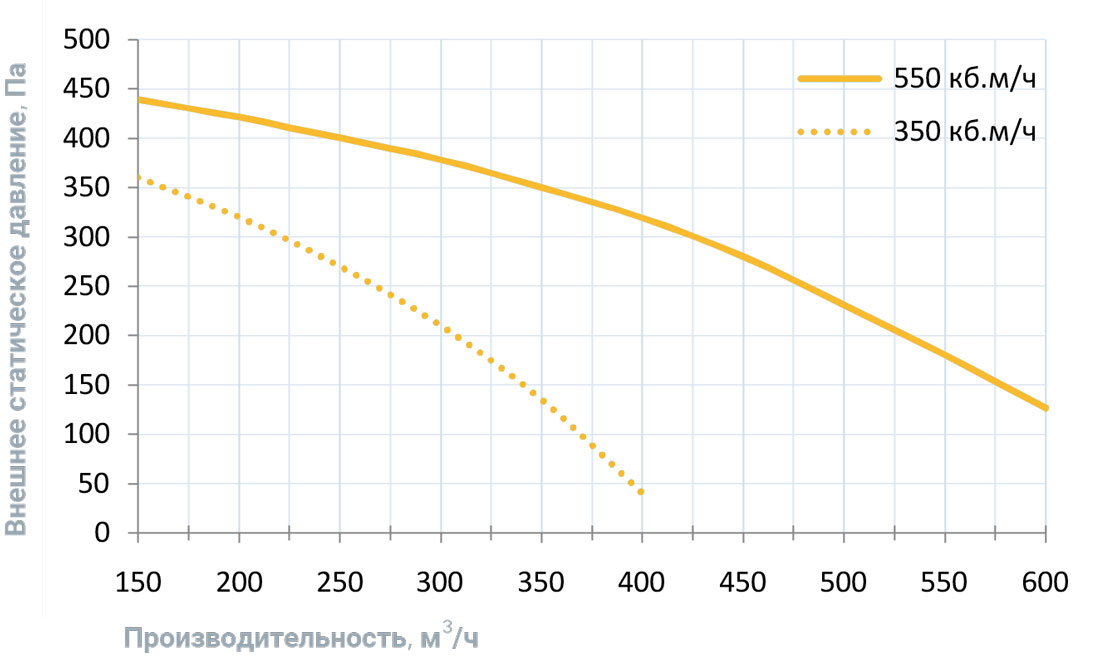

Аэродинамические характеристики :


Технические характеристики :

Мощность нагревателя (программное изменение), кВт / В 1,8/220 | 3,6/220 | 5,4/220 | 5,4/380
Максимальная потребляемая мощность, кВт / В 1,9/220 | 3,7/220 | 5,8/220 | 5,8/380
Максимальный ток, А 8,6 | 16,8 | 25,0 | 8,6
Параметры вентилятора, об/мин / В 1126 / 84
Уровень шума LwA (акустическая мощность), дБА (на всасывании | на выпуске | от корпуса) 56 | 65 | 50
Уровень звукового давления LpA от корпуса, дБА 35
Масса установки, кг 25

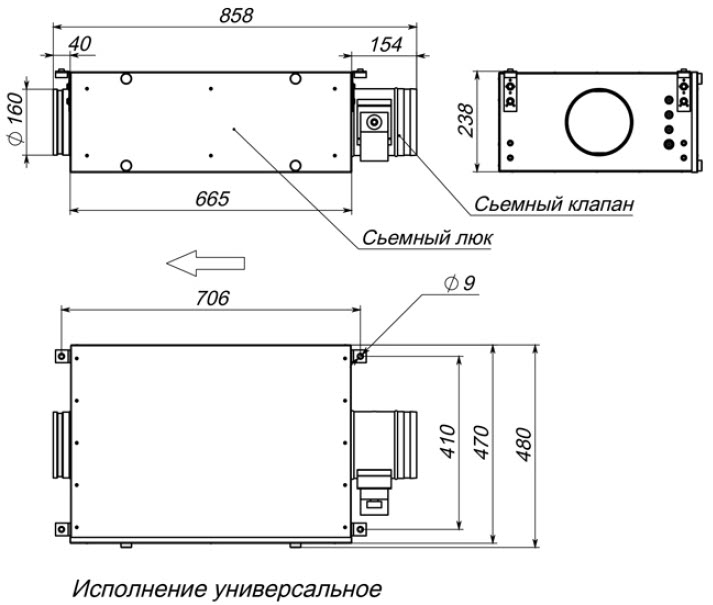

Габаритные размеры:

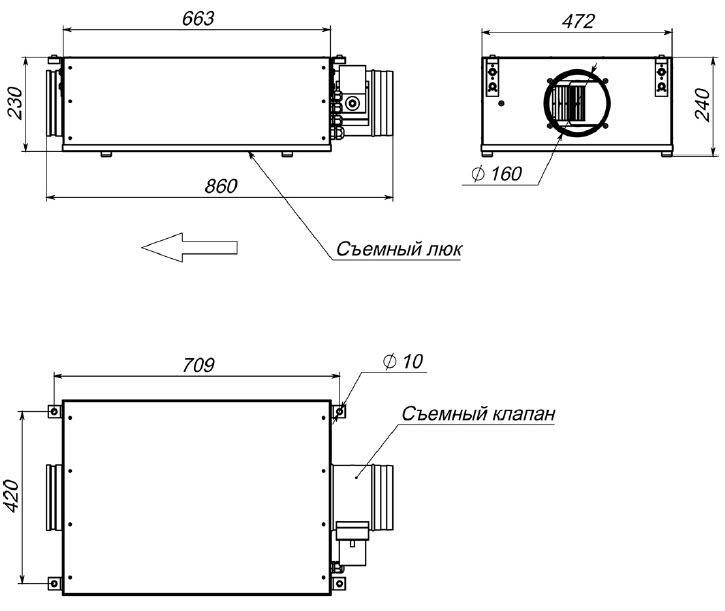

                                                    550 Lux (люк сбоку)                                                                                                                           550 Lux SB (люк снизу)



Опции:

RC - Дистанционное управление: вкл./выкл. по сухим контактам (вместо входа пожарной сигнализации)
CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
HE - Управление увлажнителем с электрическим постнагревателем
НЕР - Управление увлажнителем с электрическим пред- и постнагревателем
CC - Автоматическое переключение тепло/холод (датчик заказывается отдельно)

Аксессуары:

TPD-283U-H - Пульт управления Breezart с цветным сенсорным дисплеем
ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности
550 Filter Case - Корпус для фильтра тонкой очистки
550 DIST - Распределительная камера для VAV системы
VAV-DP - Комплект для создания VAV-системы (модуль JL201DPR, RSCON, кабель 15м, трубка 1м, адаптер)
ALL HE P - Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
