Breezart 2000 Lux F приточная установка с фреоновым охладителем

Цена:

от 279 400 ₽/шт.

Бренд Breezart

Тип Приточная

Расход воздуха (max): 2000 м3/час

Статическое давление (max): 485 Па

Корпус Шумоизолированный

Нагреватель Электрический

Охладитель Фреоновый

Рекуператор нет

Автоматика встроенная

Гарантия 3 года

Срок изготовления в наличии

Доставка 24 часа / 7 дней

Модели
Габаритные размеры, мм
Расход max, м3/час
Статический напор max, Па
Мощность нагревателя, кВт
Цена
Breezart 2000 Lux F15
2000
490
15.0
2223*767*420
Breezart 2000 Lux F22,5
2000
490
22.5
2223*767*420

Описание

Breezart 2000 Lux F – универсальная приточная установка с максимальным расходом воздуха до 2000 м3/ч. Используется для подачи свежего воздуха в помещение. Отличительной чертой установок Lux является комплектация установки выносным электрическим нагревателем.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, фреоновый охладитель F52 (серия F), электрический керамический калорифер и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4.
Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

Модификации:

Breezart 2000 Lux F9
Breezart 2000 Lux F18

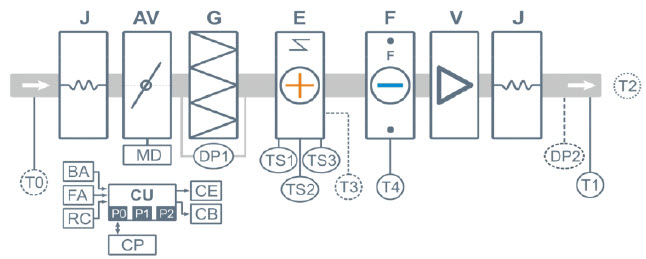

Структурная схема:

  • J - Гибкая вставка
  • AV - Воздушный клапан
  • MD - Электропривод клапана без возвратной пружины
  • G - Воздушный фильтр
  • E - Электрический нагреватель
  • F - Фреоновый охладитель
  • V - Вентилятор серии EC
  • DP1 - Цифровой датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
  • TS1 - Аварийный датчик перегрева, возвратный (с автоматическим перезапуском)
  • TS2 - Аварийный датчик перегрева, невозвратный (с ручным перезапуском)
  • TS3 - Капиллярный защитный термостат
  • Т0 - Датчик температуры наружного воздуха (опция СС)*
  • Т1 - Канальный датчик температуры приточного воздуха
  • T2 - Датчик температуры воздуха в помещении (опция СТ)
  • T3 - Датчик-ограничитель температуры (для калориферов мощностью от 30 кВт)
  • T4 - Датчик температуры испарителя (только для штатного охладителя, с опцией РС не требуется)
  • CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)**
  • CP - Пульт управления
  • FA - Вход для пожарной сигнализации
  • RC - Вход внешнего управления (настройка с пульта)
  • BA - Вход ""авария"" от ККБ
  • CE - Выход на вытяжную установку серии Extra
  • CB - Выход управления ККБ:
  • сухие контакты - штатно
  • 0-10В - опция РС

* В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а также датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

  • Вентилятор серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
  • Металлический тепло- шумо- изолированный корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
  • Режим метеостанции.
  • Наличие спящего режима, при котором пульт будет показывать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
  • Возможность установки после установки в отдельном корпусе фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
  • Простота монтажа:
  • Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
  • Возможность работы в режиме VAV (требуется набор VAV-DP).
  • Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
  • Возможность настройка параметров:
  • С пульта ПУ можно задать параметры по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

Функции автоматики:

  • Программное изменение максимальной производительности, мощности и напряжения питания калорифера.
  • Возможность плавного регулирования мощности калорифера для нагрева воздуха до определенной температуры.
  • Защита от перегрева.
  • Ступенчатое регулирование скоростей вентилятора (10 ступеней).
  • Цифровой датчик давления отслеживает степень загрязненности воздушного фильтра.
  • Восемь недельных сценариев, с использованием функций «Комфорт» и «Рестарт».
  • При сбое в питание, часы реального времени не сбиваются.
  • Возможность работы в режиме VAV (при наличии набора VAV-DP).
  • Наличие портов ModBus RTU дают возможность подключения к системе «умный дом».

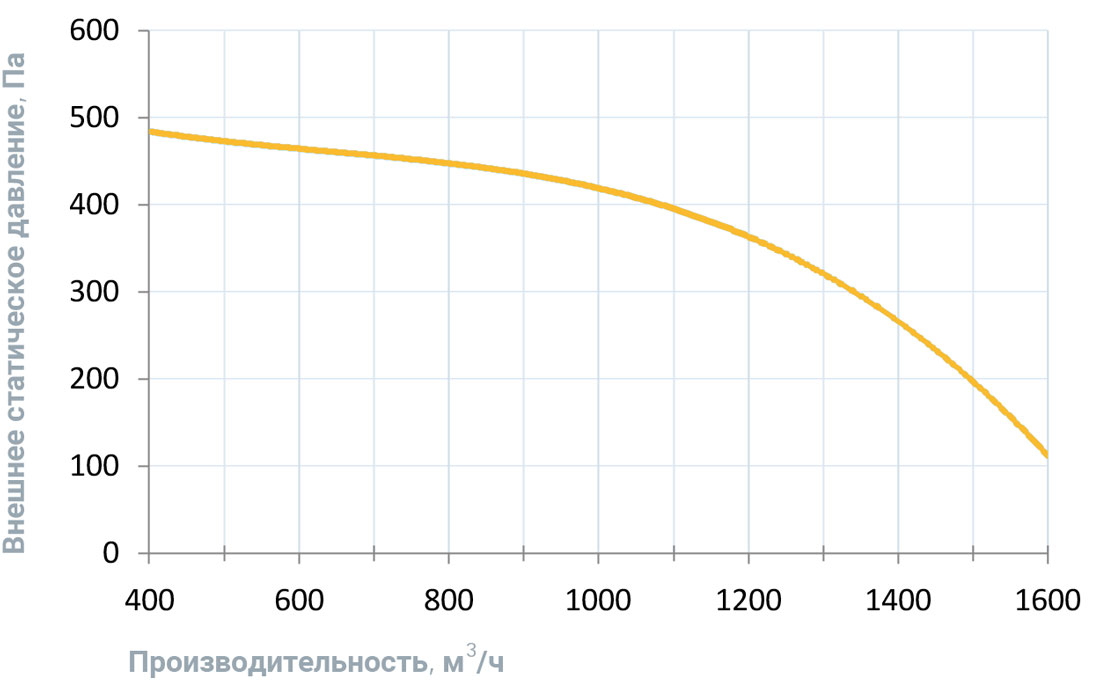

Аэродинамические характеристики :



Технические характеристики :

Мощность нагревателя (выбрать при заказе), кВт / В  15,0/380 | 22,5/380
Максимальная потребляемая мощность, кВт / В  15,5/380 | 23,0/380
Максимальный ток, А 24,9 | 36,2
Параметры вентилятора, об/мин / В 2400 / 230*2
Уровень шума LwA (акустическая мощность), дБА (на всасывании | на выпуске | от корпуса) 66 | 71 | 58
Уровень звукового давления LpA от корпуса, дБА 44
Масса установки, кг 70

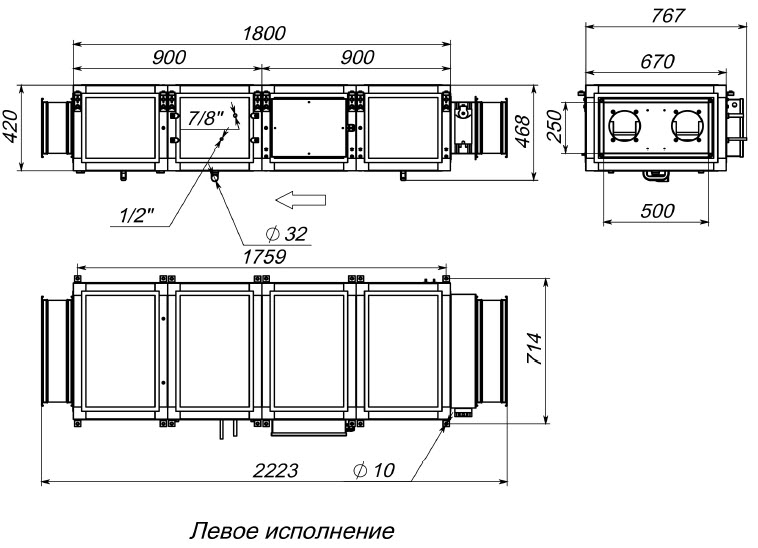

Габаритные размеры:


Опции:

RC - Дистанционное управление: вкл./выкл. по сухим контактам (вместо входа пожарной сигнализации)
CT - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
HE - Управление увлажнителем с электрическим постнагревателем
НЕР - Управление увлажнителем с электрическим пред- и постнагревателем
CC - Автоматическое переключение тепло/холод (датчик заказывается отдельно)
BC - Выход управления ККБ Mitsubishi Electric по бинарному коду (3 реле)
PC - Выход 0-10В для управления инверторным ККБ

Аксессуары:

JLS26H - Датчик влажности и температуры, выход Modbus RTU
TPD-283U-H - Пульт управления Breezart с цветным сенсорным дисплеем
ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности
1000 Filter Case - Корпус для фильтра тонкой очистки
VAV-DP - Комплект для создания VAV-системы (модуль JL201DPR, RSCON, кабель 15м, трубка 1м, адаптер)
ALL HE P - Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
