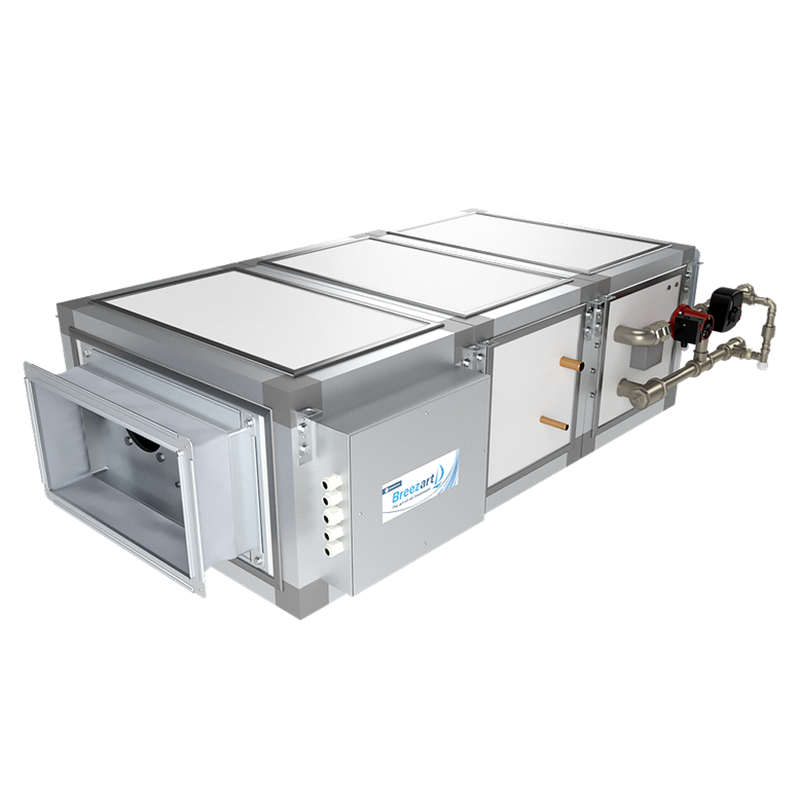

Breezart 2000 Aqua F приточная установка

Цена:

от 344 700 ₽/шт.

Бренд Breezart

Тип Приточная

Расход воздуха (max): 2000 м3/час

Статическое давление (max): 490 Па

Корпус Шумоизолированный

Нагреватель Водяной

Охладитель Фреоновый

Рекуператор нет

Автоматика встроенная

Гарантия 3 года

Доставка 24 часа / 7 дней

Срок изготовления в наличии

Модели
Габаритные размеры, мм
Расход max, м3/час
Статический напор max, Па
Цена
Breezart 2000 Aqua F
2000
490
1743*883*420

Описание

Breezart 2000 Aqua F - универсальная приточная установка с максимальным расходом воздуха до 2000 м3/ч. Используется для подачи свежего воздуха в помещение. Отличительной чертой установок Aqua является комплектация установки водяным нагревателем.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, фреоновый охладитель F42 (серия F), водяной калорифер (к нагревателю подбирается узел смешения, который комплектуется 2-х или 3-х ходовым клапаном) и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4.
Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

Структурная схема:

  • AV - Воздушный клапан
  • MS - Электропривод клапана c возвратной пружинjq
  • G - Воздушный фильтр
  • W - Водяной нагреватель
  • S - СмеситеЛЬНЫЙ узел (для типоразмеров 550 - штатно, для остальных - опция)
  • V - Вентилятор серии EC
  • F - Фреоновый охладитель
  • DP1 - Датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
  • TS1 - Термостат обмерзания
  • Т0 - Датчик температуры наружного воздуха (опция СС)*
  • Т1 - Погружной датчик температуры обратной воды
  • T2 - Канальный датчик-ограничитель температуры
  • T3 - Датчик температуры приточного воздуха
  • Т4 - Канальный датчик температуры воздуха в помещении (для вытяжного канала, требуется для штатного охладителя или опции СТ, но с опцией BC или PC этот датчик не нужен)
  • CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)**
  • CP - Пульт управления
  • BA - Вход "авария" от ККБ
  • FA - Вход для пожарной сигнализации
  • RC - Вход внешнего управления (настройка с пульта)
  • CE - Выход на вытяжную установку серии Extra
  • CB - выход управления ККБ (опционально):
    • сухие контакты - опция DC
    • 0-10D - опция РС
 * В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а аткже датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

  • Вентилятор EBMPapst серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
  • Тепло- шумо- изолированный корпус: металлический корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
  • Режим метеостанции.
  • Наличие спящего режима, при котором пульт будет отображать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
  • Возможность установки в отдельном корпусе после установки фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
  • Простота монтажа:
  • Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
  • Возможность работы в режиме VAV (требуется набор VAV-DP).
  • Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
  • Возможность настройка параметров:
  • С пульта ПУ можно задать данные по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

Функции автоматики:

  • Программное изменение максимальной производительности, мощности и напряжения питания калорифера.
  • Возможность плавного регулирования мощности калорифера для нагрева воздуха до определенной температуры.
  • Защита от перегрева.
  • Ступенчатое регулирование скоростей вентилятора (10 ступеней).
  • Цифровой датчик давления отслеживает степень загрязненности воздушного фильтра.
  • Восемь недельных сценариев, с использованием функций «Комфорт» и «Рестарт».
  • При сбое в питание, часы реального времени не сбиваются.
  • Возможность работы в режиме VAV (при наличии набора VAV-DP).
  • Наличие портов ModBus RTU дают возможность подключения к системе «умный дом».

Аэродинамические характеристики :



Технические характеристики :

Возможные типы водяного нагревателя W42-S3-25-4-4 | W52-S2-25-4-0,63
Максимальная потребляемая мощность, кВт / В 0,5 / 220
Максимальный ток, А 2,4
Параметры вентилятора, об/мин / В 2400 / 230*2
Уровень шума LwA (акустическая мощность), дБА (на всасывании | на выпуске | от корпуса) 64 | 69 | 56
Уровень звукового давления LpA от корпуса, дБА 42
Масса установки, кг 85

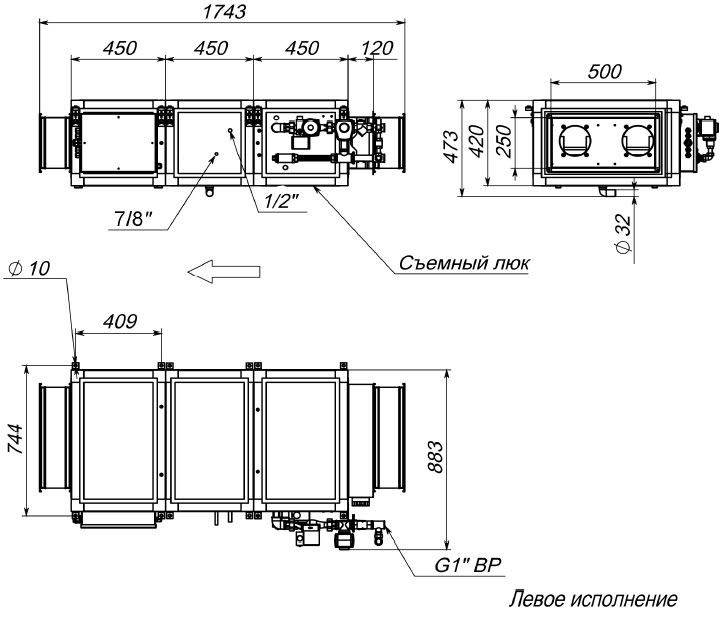

Габаритные размеры:


Опции:

НAР - Управление увлажнителем с водяным пред- и постнагревателем
CC - Автоматическое переключение тепло/холод (датчик заказывается отдельно)
BC - Выход управления ККБ Mitsubishi Electric по бинарному коду (3 реле)
PC - Выход 0-10В для управления инверторным ККБ
СТ - Поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)

Аксессуары:

JLS26H - Датчик влажности и температуры, выход Modbus RTU

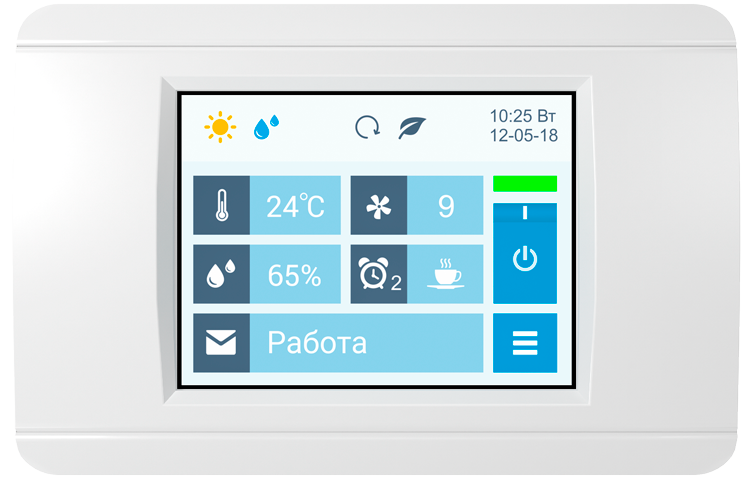

TPD-283U-H - Пульт управления Breezart с цветным сенсорным дисплеем
ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности
ALL  HA P - Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam
1000 Filter Case - Корпус для фильтра тонкой очистки
VAV-DP - Комплект для создания VAV-системы (модуль JL201DPR, RSCON, кабель 15м, трубка 1м, адаптер)
