Breezart 1000 Mix приточно-рециркуляционная установка

Цена:

от 134 800 ₽/шт.

Бренд Breezart

Тип Приточная

Расход воздуха (max): 1000 м3/час

Статическое давление (max): 485 Па

Корпус Шумоизолированный

Нагреватель Электрический

Охладитель нет

Рекуператор нет

Автоматика встроенная

Гарантия 3 года

Доставка 24 часа / 7 дней

Срок изготовления в наличии

Модели
Габаритные размеры, мм
Расход max, м3/час
Статический напор max, Па
Мощность нагревателя, кВт
Цена
Breezart 1000 Mix 2,25/220
1000
485
2.3
1224*714*339
Breezart 1000 Mix 4,5/220
1000
485
4.5
1224*714*339
Breezart 1000 Mix 4,5/380
1000
485
4.5
1224*714*339

Описание

Breezart 1000 Mix - приточная-рециркуляционная  вентустановка предназначена для создания энергоэффективной приточной системы вентиляции с максимальным расходом воздуха до 1000 м3/ч.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, камера смешения, электрический керамический калорифер и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4. Совместно с увлажнителем Breezart позволяют поддерживать оптимальную влажность в помещении при дефиците электрической мощности за счёт использования тепла, поступающего в помещение от батарей центрального отопления и освещения.
Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

Модификации:

Breezart 1000 Mix 2,25/220
Breezart 1000 Mix 4,5/220
Breezart 1000 Mix 4,5/380

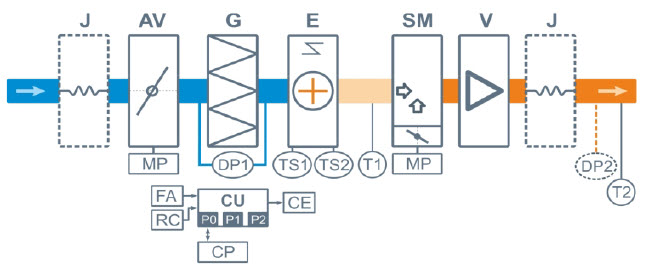

Структурная схема:

  • J - Гибкие вставки (кроме 1000 серии)
  • AV - Воздушный клапан
  • MР - Электропривод клапана без возвратной пружины с пропорциональным управлением
  • G - Воздушный фильтр
  • E - Электрический нагреватель
  • SM - Камера смешения
  • V - Вентилятор серии EC
  • DP1 - Датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
  • TS1 - Аварийный датчик перегрева, возвратный
  • TS2 - Аварийный датчик перегрева, невозвратный
  • Т1 - Канальный датчик-ограниитель температуры
  • T2 - Канальный датчик температуры приточного воздуха
  • CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)*
  • CP - Пульт управления
  • FA - Вход для пожарной сигнализации
  • RC - Вход внешнего управления (настройка с пульта)
  • CE - Выход на вытяжную установку серии Extra
* В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а также датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

  • Вентилятор серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
  • Тепло- шумо- изолированный корпус: металлический корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
  • Режим метеостанции.
  • Наличие спящего режима, при котором пульт будет отображать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
  • Возможность установки в отдельном корпусе после установки фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
  • Простота монтажа:
  • Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
  • Возможность работы в режиме VAV (требуется набор VAV-DP).
  • Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
  • Возможность настройка параметров:
  • С пульта ПУ можно задать данные по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

Функции автоматики:

  • Программное изменение максимальной производительности, мощности и напряжения питания калорифера.
  • Возможность плавного регулирования мощности калорифера для нагрева воздуха до определенной температуры.
  • Защита от перегрева.
  • Ступенчатое регулирование скоростей вентилятора (10 ступеней).
  • Цифровой датчик давления отслеживает степень загрязненности воздушного фильтра.
  • Восемь недельных сценариев, с использованием функций «Комфорт» и «Рестарт».
  • При сбое в питание, часы реального времени не сбиваются.
  • Возможность работы в режиме VAV (при наличии набора VAV-DP).
  • Наличие портов ModBus RTU дают возможность подключения к системе «умный дом».

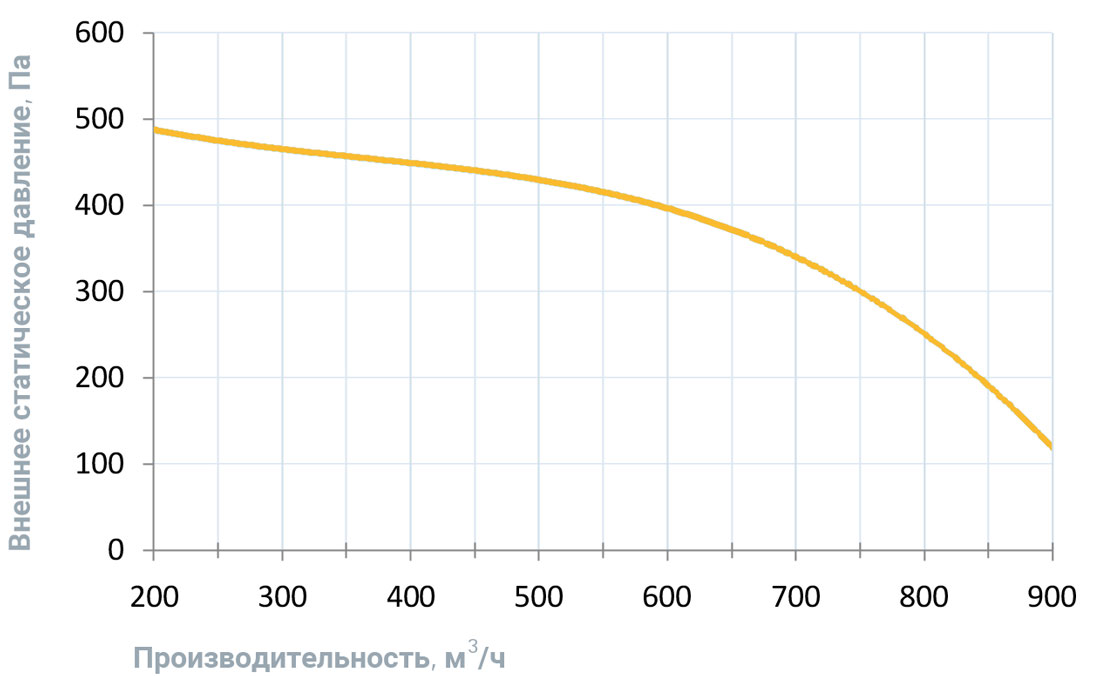

Аэродинамические характеристики :


Технические характеристики :

Мощность нагревателя (выбрать при заказе), кВт / В 2,3/220 | 4,5/220 | 4,5/380
Максимальная потребляемая мощность, кВт / В 2,5/220 | 4,7/220 | 4,7/380
Максимальный ток, А 11,3 | 21,5 | 7,9
Параметры вентилятора, об/мин / В 2400 / 230
Уровень шума LwA (акустическая мощность), дБА (на всасывании | на выпуске | от корпуса) 62 | 68 | 55
Уровень звукового давления LpA от корпуса, дБА 40
Масса установки, кг 45

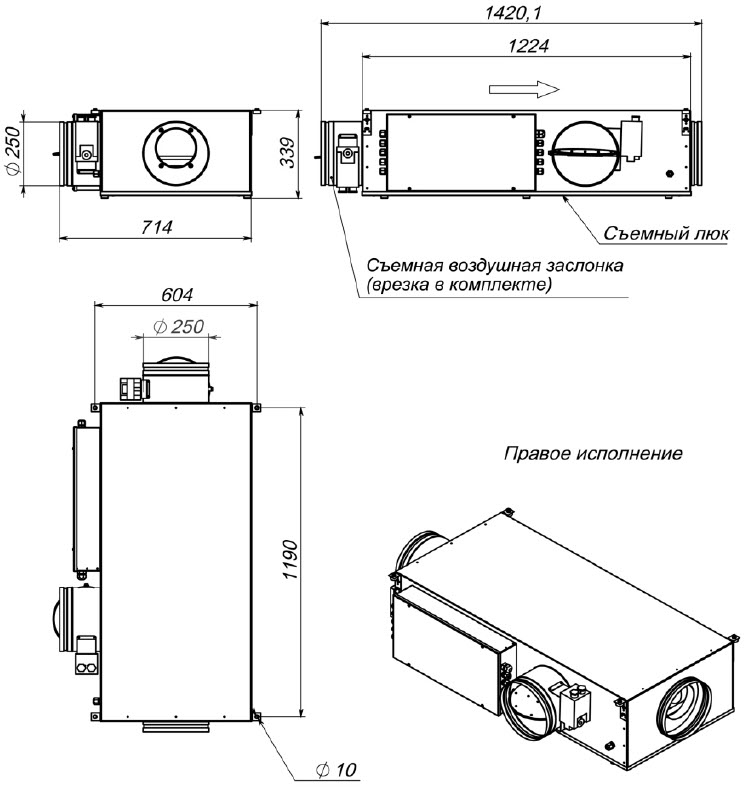

Габаритные размеры:



Опции:

RC - Дистанционное управление: вкл./выкл. по сухим контактам (вместо входа пожарной сигнализации)
HE - Управление увлажнителем с электрическим постнагревателем
НЕР - Управление увлажнителем с электрическим пред- и постнагревателем
CC - Автоматическое переключение тепло/холод (датчик заказывается отдельно)

Аксессуары:

TPD-283U-H - Пульт управления Breezart с цветным сенсорным дисплеем
ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности
VAV-DP - Комплект для создания VAV-системы (модуль JL201DPR, RSCON, кабель 15м, трубка 1м, адаптер)
ALL HE P - Увлажнители Breezart с электрическим пред- и постнагревателем, увлажнители Carel humiSteam
