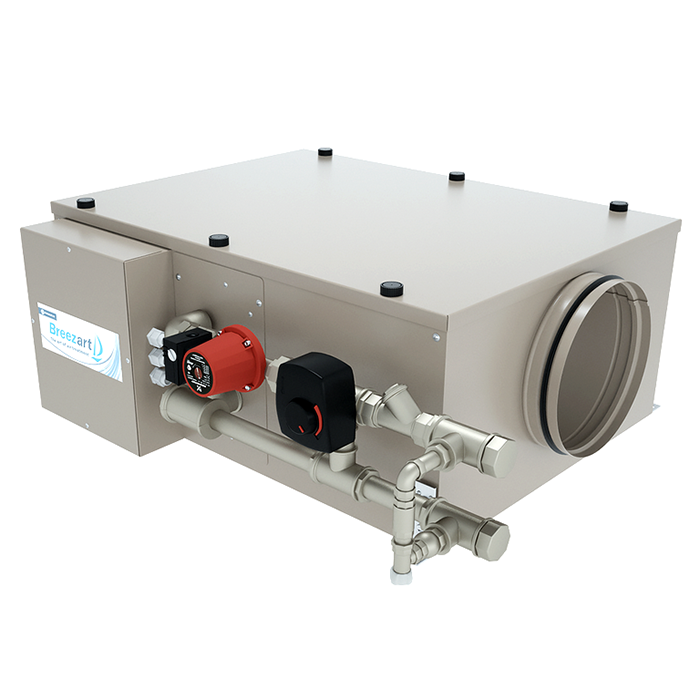

Breezart 1000 Aqua приточная установка

Цена:

от 192 000 ₽/шт.

Бренд Breezart

Тип Приточная

Расход воздуха (max): 1000 м3/час

Статическое давление (max): 490 Па

Корпус Шумоизолированный

Нагреватель Водяной

Охладитель нет

Рекуператор нет

Автоматика встроенная

Гарантия 3 года

Доставка 24 часа / 7 дней

Срок изготовления в наличии

Модели
Габаритные размеры, мм
Расход max, м3/час
Статический напор max, Па
Цена
Breezart 1000 Aqua
1000
490
768*748*316

Описание

Breezart 1000 Aqua - универсальная приточная установка с максимальным расходом воздуха до 1000 м3/ч. Используется для подачи свежего воздуха в помещение. Отличительной чертой установок Aqua является комплектация установки водяным нагревателем.
Корпус установки выполнен из высокопрочных материалов, в тепло- шумоизолированном исполнении. Стандартная комплектация установки: вентилятор серии ЕС, от немецкой фирмы EBMpapst, воздушный фильтр класса очистки G4, водяной калорифер (к нагревателю подбирается узел смешения, который комплектуется 2-х или 3-х ходовым клапаном) и система цифровой автоматики JetLogic с цветным сенсорным пультом управления и комплектом датчиками. При необходимости установка может быть доукомплектована воздушной заслонкой с электроприводом и воздушным фильтром класса очистки G4.
Компактный размер и универсальная сторона подключения позволяет монтировать ее как напольно так и в подвесном положении.
Для большей экономии энергии, данное оборудование может работать в режиме VAV (Variable Air Volume). Данный режим позволяет регулировать подачу воздуха индивидуально в каждой комнате, то есть включать и выключать вентиляцию в любом из помещений не зависимо друг от друга.

Структурная схема:

  • J - Гибкая вставка (в моделях от 2000 типоразмера)
  • AV - Воздушный клапан
  • MS - Электропривод клапана c возвратной пружиной
  • G - Воздушный фильтр
  • W - Водяной нагреватель
  • S - СмеситеЛЬНЫЙ узел (для типоразмеров 550 - штатно, для остальных - опция)
  • V - Вентилятор серии EC
  • SB - Электронный автотрансформатор (для моделей 2500 и 3500)
  • DP1 - Датчик загрязнения фильтра
  • DP2 - Датчик давления на выходе ПУ (доп. оборудование для согласования VAV-системы)
  • TS - Термостат обмерзания
  • Т0 - Датчик температуры наружного воздуха (опция СС)*
  • Т1 - Погружной датчик температуры обратной воды
  • Т2 - Канальный датчик температуры приточного воздуха
  • CU - Система цифровой автоматики: P0, P1 и P2 - порты RS-485 (ModBus RTU)**
  • CP - Пульт управления
  • FA - Вход для пожарной сигнализации
  • RC - Вход внешнего управления (настройка с пульта)
  • CE - Выход на вытяжную установку серии Extra
  • CB - выход управления ККБ (опционально):
    • - сухие контакты - опция DC
    • - 0-10D - опция РС
 * В зависимости от состава опций может использоваться как аналоговый датчик, так и цифровой, подключаемый к порту P1, а аткже датчик, подключаемый к контроллеру увлажнителя.
** К порту P0 можно подключить одно устройство из устройств управления (штатный пульт CP-ST, USB-адаптер BSA-02 для связи с компьютером). К портам P1 И P2 можно подключить устройство управления увлажнителем воздуха HumiEL / HumiEL P (опции HE / HEP), датчик давления JL201DPR (для VAV) и др.. Подробнее смотри в документе "Схемы подключения"

Преимущества:

  • Вентилятор EBMPapst серии EC (Германия) – малошумный, с плавным регулированием оборотов скорости.
  • Тепло- шумо- изолированный корпус: металлический корпус с полимерным покрытием, которое обладает высокой коррозионностойкостью. Пространство между панелями заполнено материалом, изготовленного на основе минерального волокна.
  • Режим метеостанции.

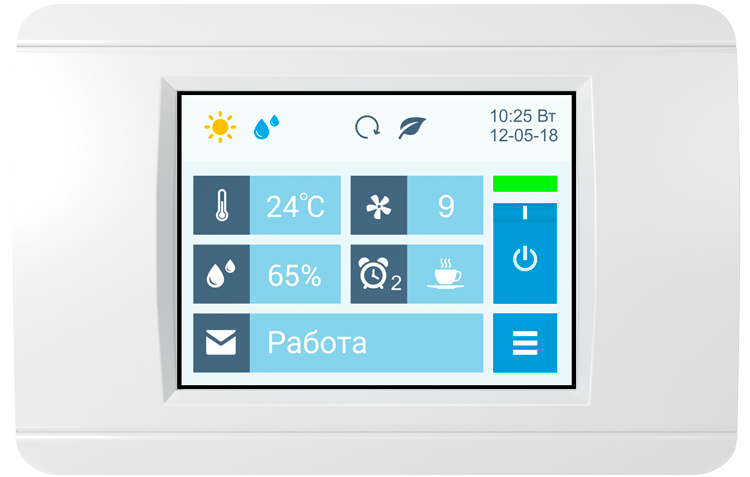

  • Наличие спящего режима, при котором пульт будет отображать температуру и влажность воздуха. Режим позволяет настроить шрифт и фон дисплея под любое дизайнерское решение.
  • Возможность установки в отдельном корпусе после установки фильтра тонкой очистки EU7 или комбинированного угольного фильтра + EU7.
  • Простота монтажа:
  • Необходимо закрепить вентустановку на кронштейнах, подвести воздуховоды, пульт (в комплекте кабель длиной 15 метров) и кабель питания. Все необходимые датчики уже смонтированы и подключёны к контроллеру. Кронштейны идут в комплекте с виброизолятрами.
  • Возможность работы в режиме VAV (требуется набор VAV-DP).
  • Помимо управления увлажнителем сигналом 0–10В, установка также управляет испарительным увлажнителем Breezart или паровым увлажнителем Carel по цифровому интерфейсу Modbus. Во всех вариантах задание влажности производится с пульта ПУ.
  • Возможность настройка параметров:
  • С пульта ПУ можно задать данные по её производительности и мощности нагревателя. Тип напряжения питания (220В или 380В) определяется автоматически.

Функции автоматики:

  • Программное изменение максимальной производительности, мощности и напряжения питания калорифера.
  • Возможность плавного регулирования мощности калорифера для нагрева воздуха до определенной температуры.
  • Защита от перегрева.
  • Ступенчатое регулирование скоростей вентилятора (10 ступеней).
  • Цифровой датчик давления отслеживает степень загрязненности воздушного фильтра.
  • Восемь недельных сценариев, с использованием функций «Комфорт» и «Рестарт».
  • При сбое в питание, часы реального времени не сбиваются.
  • Возможность работы в режиме VAV (при наличии набора VAV-DP).
  • Наличие портов ModBus RTU дают возможность подключения к системе «умный дом».

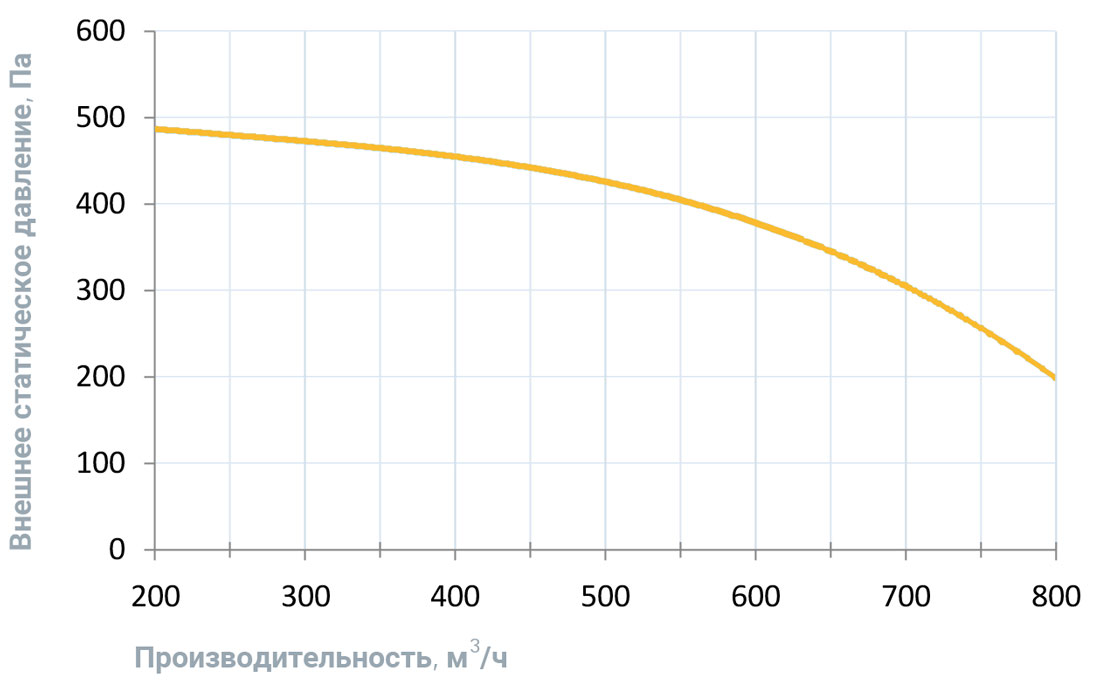

Аэродинамические характеристики :



Технические характеристики :

Возможные типы водяного нагревателя W42-S3-25-4-2,5 | W42-S2-25-4-0,63
Максимальная потребляемая мощность, кВт / В 0,3 / 220
Максимальный ток, А 1,4
Параметры вентилятора, об/мин / В 2400 / 230
Уровень шума LwA (акустическая мощность), дБА (на всасывании | на выпуске | от корпуса) 62 | 68 | 54
Уровень звукового давления LpA от корпуса, дБА 39
Масса установки, кг 45

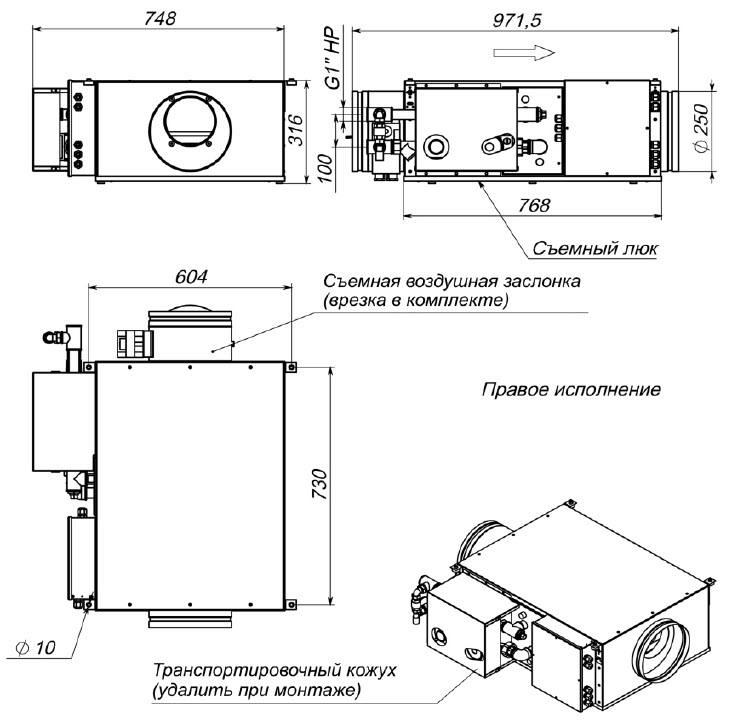

Габаритные размеры:


Опции:

RC - Дистанционное управление: вкл./выкл. по сухим контактам (вместо входа пожарной сигнализации)
НAР - Управление увлажнителем с водяным пред- и постнагревателем
CC - Автоматическое переключение тепло/холод (датчик заказывается отдельно)
CT1 - Поддержание температуры в помещении по доп. цифровому датчику темп. и влажн. (каскадный регулятор)
BC - Выход управления ККБ Mitsubishi Electric по бинарному коду (3 реле)
DС - Выход "сухие контакты" для управления ККБ типа On/Off
PC - Выход 0-10В для управления инверторным ККБ

Аксессуары:

ALL EXTRA - Все вытяжные установки Breezart сбалансированные по производительности
ALL HA, HA P - Увлажнители Breezart с водяными нагревателями, увлажнители Carel humiSteam
550 Filter Case - Корпус для фильтра тонкой очистки
550 DIST - Распределительная камера для VAV системы
VAV-DP - Комплект для создания VAV-системы (модуль JL201DPR, RSCON, кабель 15м, трубка 1м, адаптер)
