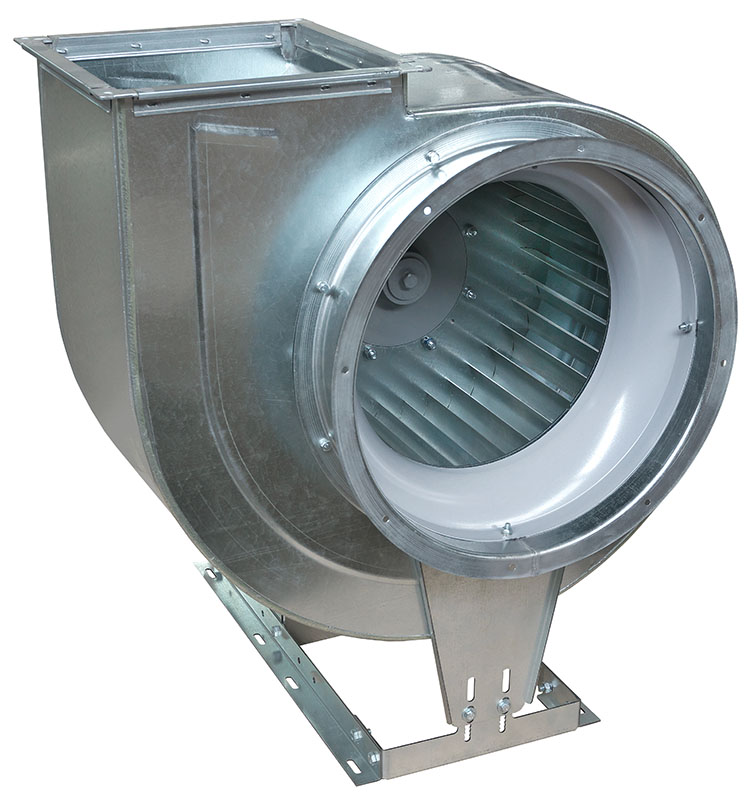

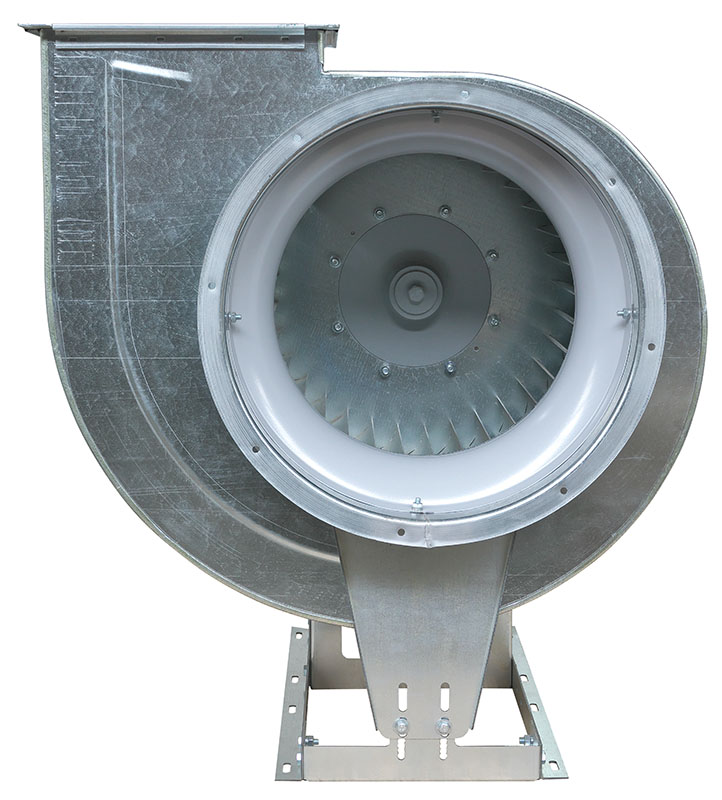

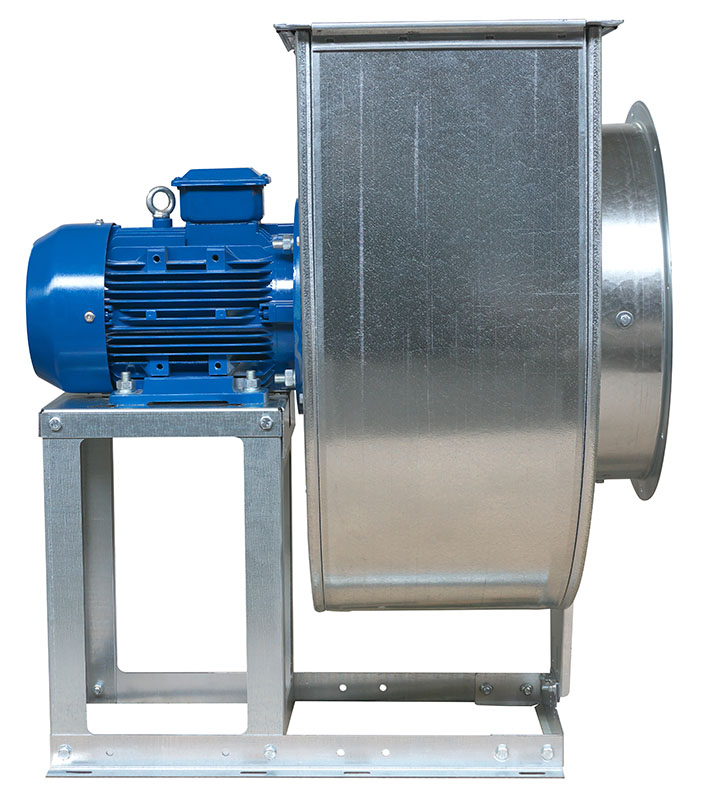

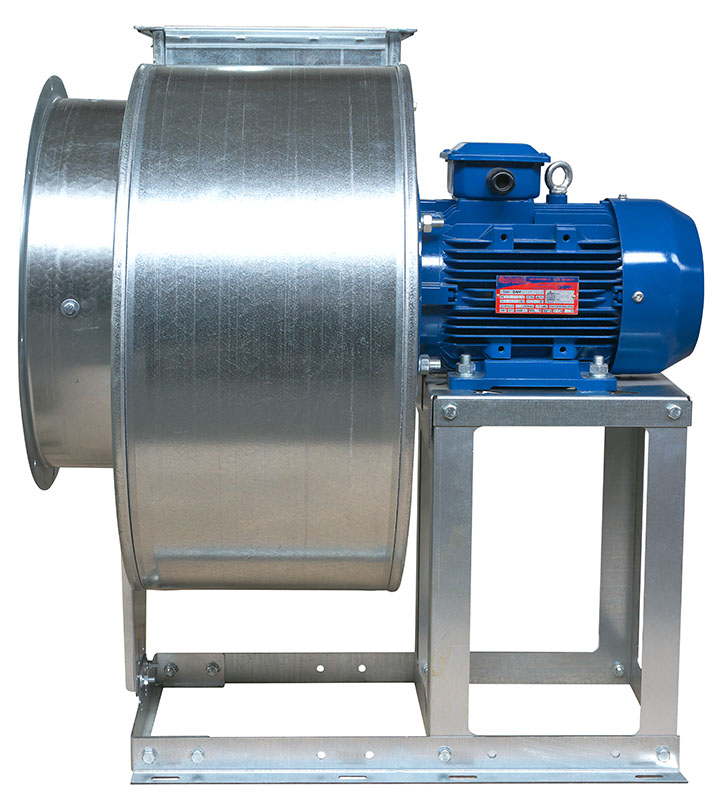

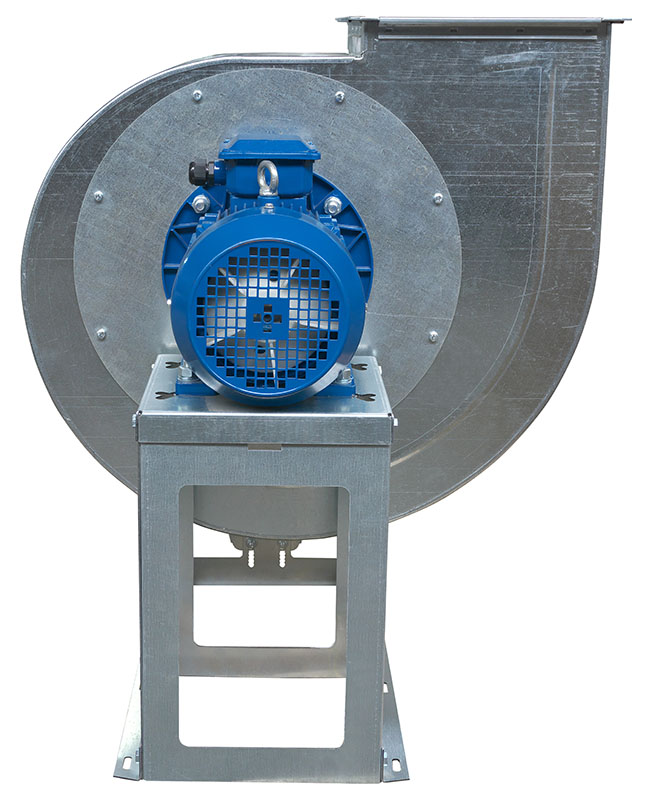

Радиальный вентилятор серия ВЦ 14-46-4,0

Цена:

от 18 794 ₽/шт.

Оставить заявку Купить в 1 клик

Серия ВЦ 14-46

Тип среднего давления

Аналоги ВР 300-45-4,0 / ВЦ 280-46-4,0

Гарантия 1 год

Доставка 24 часа / 7 дней

Срок изготовления в наличии и под заказ

Описание
Характеристики
Опции и аксессуары
Документация

Модели

Присоединительные размеры, мм

Мощность, кВт

Ток, А

Виброизолятор, шт.

Масса, кг

Ток max, А

Цена

ВЦ 14-46-4,0-1,1/1000

1,1

3,4

ДО-39 / 4

280х280 / ф405

49,5

18 794 ₽/шт. Узнать скидку

ВЦ 14-46-4,0-1,5/1000

1,5

4,2

ДО-39 / 4

280х280 / ф405

54,5

20 449 ₽/шт. Узнать скидку

ВЦ 14-46-4,0-2,2/1000

2,2

5,65

ДО-39 / 4

280х280 / ф405

62,5

23 113 ₽/шт. Узнать скидку

ВЦ 14-46-4,0-4,0/1500

4

8,95

ДО-39 / 4

280х280 / ф405

58,5

23 730 ₽/шт. Узнать скидку

ВЦ 14-46-4,0-5,5/1500

5,5

11,7

ДО-39 / 4

280х280 / ф405

89

29 727 ₽/шт. Узнать скидку

ВЦ 14-46-4,0-7,5/1500

15,75

7,5

ДО-40 / 4

280х280 / ф405

93,5

35 641 ₽/шт. Узнать скидку

Вентиляторы среднего давления:
32 лопатки, загнутые вперед
Корпус вентилятора из оцинкованной стали
Рама вентилятора из оцинкованной стали (№ 2,0-4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
Трехфазный асинхронный двигатель (380 В)
Конструктивная схема 1 по ГОСТ 5976-90
Класс защиты двигателя IP54

Конструкция:
Вентилятор среднего давления серии ВЦ 14-46 представляет собой моноблочную конструкцию: на металлической сварной раме установлен спиралевидный корпус «улитка» с рабочим колесом с 32-мя вперед загнутыми лопатками, комплектуется
трехфазным электродвигателем. На корпусе имеются два фланцевых патрубка. Цилиндрический патрубок расположен соосно рабочему колесу и является заборным. Выхлопной патрубок расположен по касательной к корпусу и имеет прямоугольное сечение. При монтаже воздуховоды вентсети могут соединяться с патрубками посредством гибких вставок. Корпус имеет возможность углового поворота вокруг рамы, кратный 45°, что позволяет выставить выходной патрубок под нужным углом к горизонту. По направлению вращения корпуса различают правые и левые радиальные вентиляторы. При монтаже рекомендуется использовать дополнительные пружинные виброопоры.

Положения корпуса:

Радиальные вентиляторы используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. Вентилятор ВЦ 14-46 низкого давления, изготавливается по двум конструктивным схемам: прямое соединение рабочего колеса с приводом (схема 1); соединение рабочего колеса с приводом посредством ременной передачи (схема 5). Все вентиляторы производятся по ТУ 4861-001-85589750.

Пример обозначения:

Вентилятор радиальный ВЦ 14-46 2,5-РВ -К1-0,55/1500/220-380 Л0

- ВЦ 14-46 – серия радиального вентилятора

- 2,5 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах)

- РВ – комплектация рабочим колесом с вперед загнутыми лопатками

- К1 – коррозионностойкий (по таблице «Исполнение вентиляторов по назначению и материалам»)

- 0,55 – мощность электродвигателя, кВт

- 1500 – частота вращения рабочего колеса, об/мин

- 220-380 – напряжение питания электродвигателя, В

- Л0 – положение корпуса

Исполнения вентиляторов по назначению и материалам

Исполнение	Обозначение	Материал	Температура перемещаемой среды, ºС	Назначение
Общего назначения		Оцинкованная сталь	-40 до +80	Для перемещения воздуха и других газопаровоздушных сред, не вызывающих ускоренной коррозии оцинкованной стали с содержанием пыли и др. твердых веществ не более 0,1 г/м
Теплостойкие	Ж2	Оцинкованная сталь	-40 до +200
Коррозионностойкие	К1	Нержавеющая сталь*	-40 до +80	Для перемещения агрессивных невзрывоопасных воздушных смесей, не вызывающих ускоренной коррозии нержавеющей стали, с содержанием пыли и других твердых примесей не более 0,1 г/м3 волокнистых материалов.
Коррозионностойкие теплостойкие	К1Ж2	Нержавеющая сталь*	-40 до +200
Дымоудаление	ДУ600	Жаростойкая нержавеющая сталь, углеродистая сталь	до +600	Для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения с целью проведения работ по борьбе с пожаром, по спасению людей и имущества. В зависимости от требований такой вентилятор может перемещать газы с температурой 400°С или 600°С до 120 минут.
Дымоудаление	ДУ400	Углеродистая сталь со специальным покрытием	до +400
Взрывозащищенные	В1	Оцинкованная сталь, алюминиевые сплавы	-40 до +80	Для перемещения газопаровоздушных смесей IIА и IIВ категорий (кроме взрывоопасных смесей с воздухом коксового газа категории IIВТ1, окиси пропилена ,окиси этилена, формальдегида, этилтрихлор-этилена, этилена категории IIВТ2, винил-трихлорсилена, этилхлорсилена категории IIВТ3), не содержащих взрывчатых веществ, не вызывающих ускоренной коррозии алюминиевых сплавов, оцинкованной стали и латуни, с содержанием пыли и других твердых примесей не более 0,1 г/м3, не содержащих липких веществ и волокнистых материалов
Взрывозащищенные	В2	Алюминиевые сплавы	-40 до +80
Взрывозащищенные теплостойкие	В1Ж2	Оцинкованная сталь, латунь	-40 до +200
Взрывозащищенные коррозионностойкие	ВК1	Нержавеющая сталь*	-40 до +80	Для перемещения газопаровоздушных смесей IIА и IIВ категорий, не содержащих взрывчатых веществ и загрязненных примесями агрессивных газов и паров, не вызывающих ускоренной коррозии, нержавеющей стали и латуни, с содержанием пыли и других твердых примесей не более 0,1г/м3, не содержащих липких веществ и волокнистых материалов
Взрывозащищенные коррозионностойкие теплостойкие	ВК1Ж2	Нержавеющая сталь*	-40 до +200

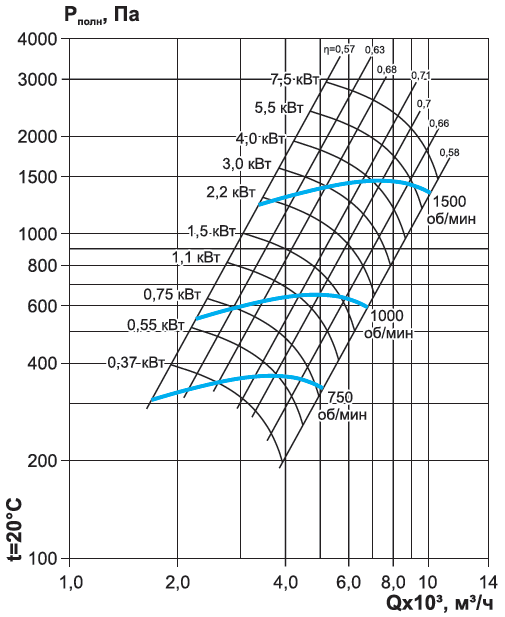

Аэродинамические характеристики вентилятора ВЦ 14-46 №4,0

Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВР 14-46

Электрическая схема подключения вентиляторов в сеть 380 В

Для вентиляторов с номинальным напряжением Δ/Y 220/380 В - подключение звездой

Для вентиляторов с номинальным напряжением Δ/Y 380/660 В - подключение треугольником

Выбор исполнения вентилятора:
- общего назначения (О)
- теплостойкие (Ж2)
- коррозионностойкие (К1)
- коррозионностойкие, теплостойкие (К1Ж2)
- дымоудаления (ДУ400 или ДУ600) - только с №4,0 до 12,5
- взрывозащищенные (В1 или В2)
- взрывозащищенные теплостойкие (В1Ж2)
- взрывозащищенные коррозионностойкие (ВК1)
- взрывозащищенные коррозионностойкие теплостойкие (ВК1Ж2)

Аксессуары:
Виброизоляторы ДО-42
Гибкие вставки

Вентиляторы радиальные серии ВЦ 14-46 каталог Размер: 1.1 Мб
