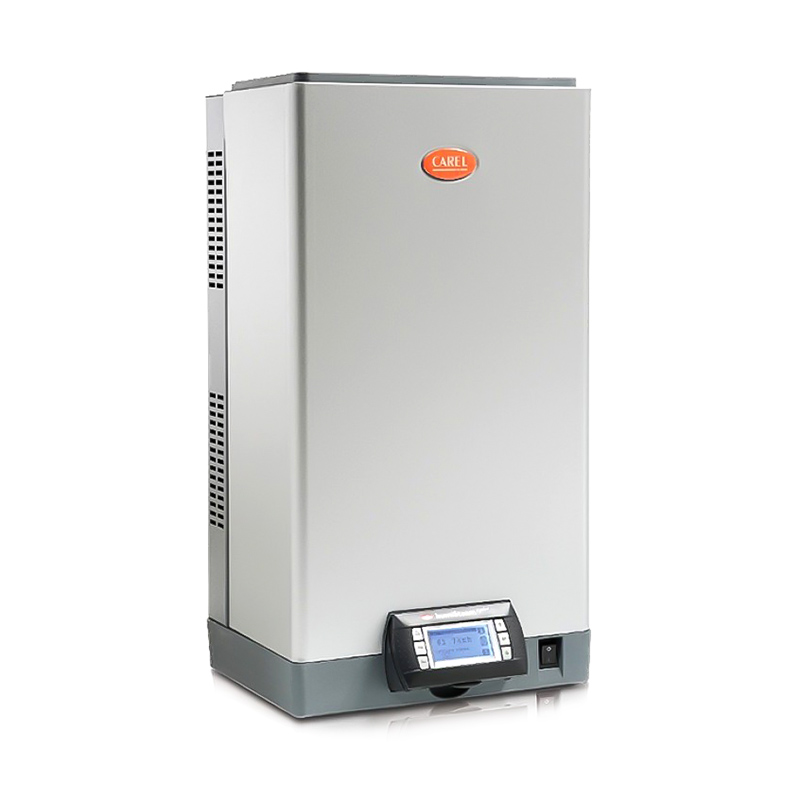

Увлажнитель воздуха Carel HumiSteam X plus UE010XL0E1

Цена:

от 186 728 ₽/шт.

Тип изделия Увлажнитель

Бренд Carel

Серия HumiSteam

Тип Промышленный

Страна производства Италия

Гарантия 24 месяца

Доставка 24 часа / 7 дней

Срок изготовления в наличии

Модели
Паропроизводительность, кг/ч
Размер (ШхВхГ), мм
Вес, кг
Цена
Увлажнитель Carel HumiSteam X plus UE010XL0E1
10
712х365x275
17

Описание:

UE010XL0E1 – модель серии HumiSteam изотермического увлажнения с погружными электродами. Высокопрочный стальной корпус, малошумный контактор, неразборный цилиндр, встроенный контроллер Xplus (X), ЖК-дисплей и пульт дистанционного управления. Увлажнитель устанавливается непосредственно в помещении совместно с вентиляторным парораспределителем, также может использоваться для увлажнения воздуха в канале воздуховода с применением линейных распределителей пара. Система работает на простой водопроводной воде.

Применение:

Увлажнители линейки HumiSteam используются для увлажнения воздуха в жилых и административных зданиях (отели, офисы, библиотеки, музеи); турецких банях; медицинских учреждениях (больницы, лаборатории); при производстве и хранении продуктов питания, промышленности. Оптимальная влажность воздуха является одним из критериев комфортного пребывания человека, гарантируя хорошее самочувствие и высокую производительность труда. На производстве контроль влажности и температуры воздуха необходим для обеспечения стабильности технологических процессов, а также для сохранности готовой продукции.

Преимущества:

  • быстрый ввод в эксплуатацию и корректирование работы в зависимости от электропроводности воды
  • отслеживание появления пены и защита от попадания крупных капель воды в систему подачи пара
  • бачки с быстроразъемными соединениями для простого и удобного обслуживания
  • оцинкованные электроды и донный фильтр с защитой от накипи; термостойкие цилиндры
  • плавное регулирование паропроизводительности
  • защита от включения без воды, отключение при низком уровне
  • система автоматического слива воды через определенное время после выключения устройства для избежания застаивания
  • система автоматизации, обеспечивающая оптимальное электропотребление и стабильную работу цилиндра
  • контрольный датчик в ЦК/воздуховоде для полной безопасности

Принцип работы:

Метод изотермического увлажнения (горячим паром). Водопроводная вода имеет определенную электропроводность за счет содержания в ней минеральных солей. При подаче напряжения на опущенные в воду электроды начинает происходить процесс нагрев воды под воздействием электрического тока до температуры кипения (эффект Джоуля). Количество полученного пара пропорционально току, который в свою очередь зависит от уровня воды. Таким образом, изменяя подачу воды можно регулировать электрический ток, а значит и паропроизводительность. При этом нужно учитывать, что концентрация солей в воде за счет испарения будет увеличиваться, следовательно, начнет расти и электропроводность. Поэтому требуется постоянно удалять часть жидкости через сливной клапан, обеспечивая подмес свежей воды.

Функции контроллера Xplus (X):

  • включение/выключение внешним гигростатом;
  • управление пропорционально внешнему сигналу (0-1 В, 0-10 В, 2-10 В, 0-20 мА, 4-20 мА), по датчику влажности, установленному в помещении или в системе воздуховодов; по показаниям термодатчика;
  • возможность диспетчеризации;
  • составление недельного графика работы по часам;
  • поддержка различных локальных сетей (например, ModbusR, BACnet™, LONR);
  • память и полная диагностика.

Расшифровка обозначения:

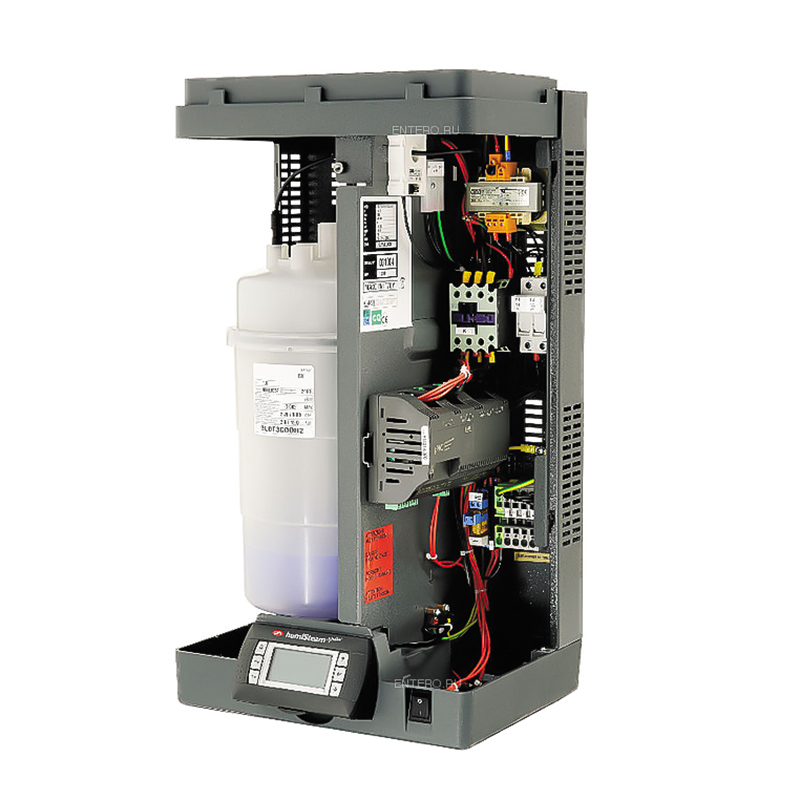

Основные элементы:







     1. питательный бак
     2. комплект внутренних трубок
     3. комплект питательных соленоидных клапанов
     4. цилиндр
     5. коллектор со сливным насосом
     6. пластиковое основание (корпуса)
     7. пластиковый верх увлажнителя
     8. TAM (трансформатор измерения тока)
     9. трансформатор
     10. контактор
     11. держатель предохранителя
     12. электронный контроллер
     13. силовые контакты
     14. пластиковая основа
     15. реле
     16. терминал с дисплеем








Модель UE010XL0E1
Общие сведения:
Номинальная паропроизводительность (кг/ч) 10
Мощность потребления (кВт) 7,5
Электропитание, В 400
Габаритный размер (ВхШхГ), мм 712х365x275
Вес, кг 17
Присоединение линии пара (мм) Ø 30
Диапазон давления на выходе (Па) 600 до 1350
Количество цилиндров 1
Условия работы от 1 до 40 °C, отн. влажность от
10 до 90 %, без конденсата
Условия хранения от -10 до 70 °C, отн. влажность
5-95 %, без конденсата
Класс защиты IP20
Подача воды
Присоединение 3/4”G внутр.
Диапазон температуры (°C) от 1 до 40
Давление (МПа / бар) от 0,1 до 0,8 / от 1 до 8
Мгновенный расход воды (л/м) 1,1
Общая жесткость воды (°fH) от 10 до 40
Электропроводность воды (мкС/см) от 75 до 1250
Дренаж воды
Присоединение Ø 40
Температура (°C) ≤100
Мгновенный расход воды (л/м) 7
Вентиляторный парораспределитель
Кол-во 1
Тип VSDU0A
Электропитание (В пер. тока) 24
Номинальная мощность (Вт) 37
Номинальный расход воздуха (м3/ч) 192
Локальная сеть
Встроенный сетевой порт Modbus®
Сетевые порты (опция) RS485, BACnet™, LON®, Ethernet®, RS232 + GSM опция)

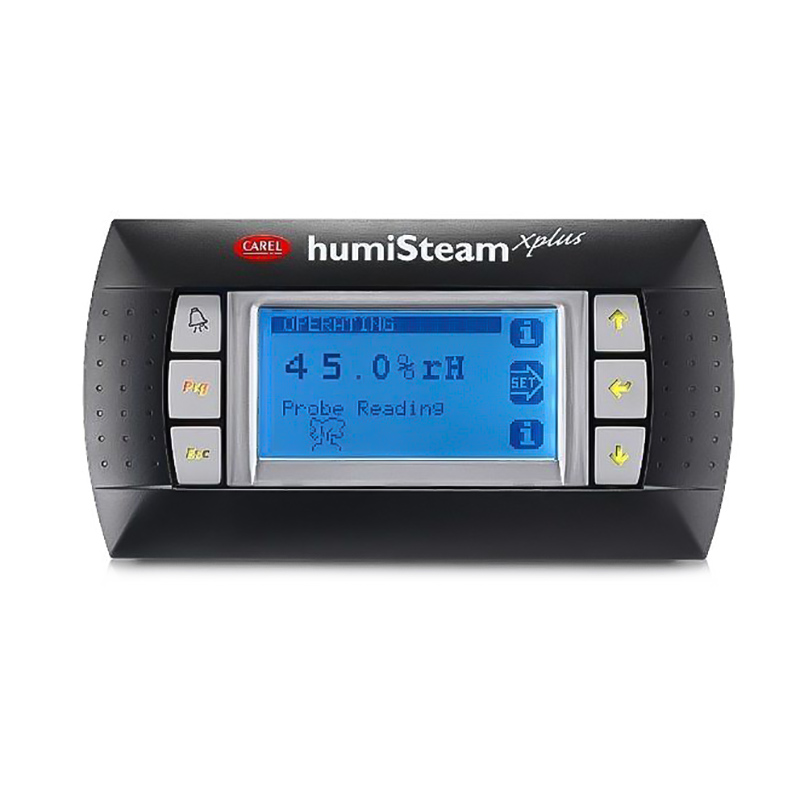

Контроллер X-plus

Аксессуары:

Цилидры для замены:
  • неразборные
BL0T2B00H2 (низкая жесткость воды 75-350 мкС/см)
BL0T2C00H2 (средняя жесткость воды 350-750 мкС/см)
BL0S1F00H2 (высокая жесткость воды 750-1250 мкС/см)
  • разборные
BLCT2B00W2 (низкая жесткость воды 75-350 мкС/см)
BLCT2C00W2 (средняя жесткость воды 350-750 мкС/см)
BLCT2D00W2 (высокая жесткость воды 750-1250 мкС/см)

Парораспределитель:

Парораспределитель из нержавеющей стали, d=30мм, L=450мм (DP045D30R0)
Вентиляторный парораспределитель для увлажнителей 1-18 л/ч, 24 В (VSDU0A0003)

Соединительный комплект:

Трубка для подачи пара со стальной пружиной d=30 мм (1312365AXX)
Трубка для отвода конденсата для канальных парораспределителей типа DP***, d = 10мм (1312368AXX)
Резиновая трубка SFH 040 для слива воды d = 40мм (1312357APG)
Трубка для подачи питающей воды длиной 1,5 м, с фитингом 3/4” (FWH3415003)
Активный датчик температуры (-10…+60°С) и отн. влажности (10...90%) для монтажа в воздуховоде (DPDC110000)
Активный датчик температуры (-20…+70°С) и отн. влажности (0…100%) для монтажа в воздуховоде (ограничительный) (DPDC210000)
Активный датчик температуры (-10…+60°С) и отн. влажности (10...90%) для монтажа в помещении (DPWC111000)
