WHR 700*400-2 серии канальных воздухонагревателей WHR представляет собой оцинкованный прямоугольный корпус с присоединительными фланцами, внутри которого установлен медно-алюминиевый теплообменник. Медные трубки, проходящие через алюминиевые пластины, механически расширены и плотно соприкасаются с оребрением, существенно увеличивая теплоотдачу. Трубный коллектор из стали с защитным покрытием, присоединительные патрубки с наружной резьбой 1". Для монтажа воздухоотводчиков предусмотрены посадочные места с резьбой 1/2"". Теплоносителем выступает вода или незамерзающая смесь. Максимальная темпрература входящей воды 150 ⁰С.
Нагреватели производятся в девяти типоразмерах с двух или трёх рядным теплообменником.
Перед выпуском с завода все воздухонагреватели проходят проверку на герметичность при давлении 16 бар.
Применение:
Водяной нагреватель WHR 700*400-2 используется для нагрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования.
Преимущества:
Оптимизированные массогабаритные показатели
Увеличенная теплоотдача за счет шага оребрения алюминиевых пластин 2,1 мм
Повышенный ресурс за счет использования высокотехнологичных материалов
Монтаж:
Водяной нагреватель WHR 700*400-2 поставляется полностью готовым к подключению. Монтаж предусматривается только внутри помещения, непосредственно в вентиляционный канал, крепление при помощи фланцев. До и после воздухонагревателя необходимо предусмотреть прямой участок воздуховода длиной не менее диагонали сечения воздухонагревателя. Для защиты от загрязнения перед нагревателем необходимо устанавливать воздушный фильтр. Подключение воды выполняется по схеме движения потока снизу вверх навстречу потоку воздуха.
Важно: перед запуском необходимо проверить состояние оребрения, герметичность системы, циркуляцию воды, а также соединение нагревателя с вентиляционной системой
Управление:
Регулирование нагрева воздуха происходит путем изменения температуры теплоносителя в смесительном узле теплообменника.
Защита:
Для работы водяного нагревателя необходимо предусмотреть защиту от обмерзания, которая аварийно переключает режим работы вентилятора и полностью открывает регулирующий клапан на прогрев теплообменника.

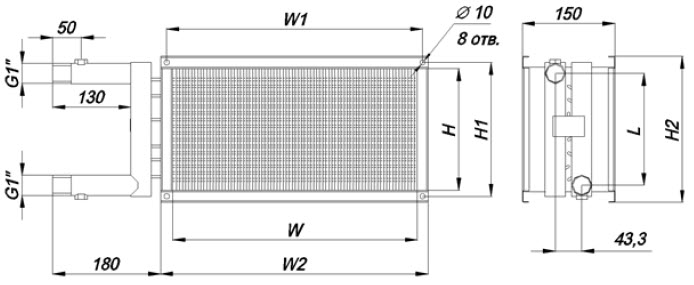

Габаритные размеры:
WxH - посадочный размер вентиляционного канала
WHR
Размеры, мм
Вес, кг
W
W1
W2
H
H1
H2
L
Двухрядные
300*150-2
300
320
340
150
170
190
134
3,6
400*200-2
400
420
440
200
220
240
184
5
500*250-2
500
520
540
250
270
290
234
6,4
500*300-2
500
520
540
300
320
340
284
7,2
600*300-2
600
620
640
300
320
340
284
8,1
600*350-2
600
620
640
350
370
390
334
9
700*400-2
700
720
740
400
420
440
384
10,8
800*500-2
800
820
840
500
520
540
484
14,1
1000*500-2
1000
1020
1040
500
520
540
484
16,3

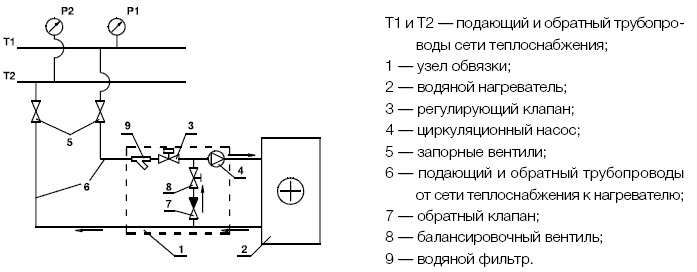

Возможная схема обвязки с 2-х ходовым регулирующим клапаном:
