Маслоподъёмная петля медная

Описание:

Маслоподъемная петля – это один из элементов медных фитингов. Петли изготавливаются путем изгиба медной трубы, при это важно учитывать, что полная длина изделия не должна превышать 8 диаметров трубопровода, на который она монтируется.

Применение:

Маслоподъемная петля служит дополнительным гидравлическим сопротивлением и должна рассчитываться при проектировании магистрали системы охлаждения.
Петли необходимы для возврата масла в компрессор холодильного оборудования и препятствования возврата жидкого хладагента в компрессор при его остановке.

Монтаж:

При прокладки медной трассы трубы должны располагаться строго горизонтально или вертикально, за исключением:

• горизонтальные отрезки всасывающего трубопровода (от испарителя к компрессору), которые монтируются с уклоном не менее 12 мм на 1 метр трубопровода в сторону компрессора для обеспечения возврата в него масла,
• горизонтальные отрезки нагнетательного трубопровода (от компрессора к конденсатору), которые монтируются с уклоном не менее 12 мм на 1 метр трубопровода в сторону конд

енсатора.
Обязательным условием является соблюдение уклона горизонтального отрезка трубопровода по направлению движения потока хладагента (не менее 12 мм на каждый метр).

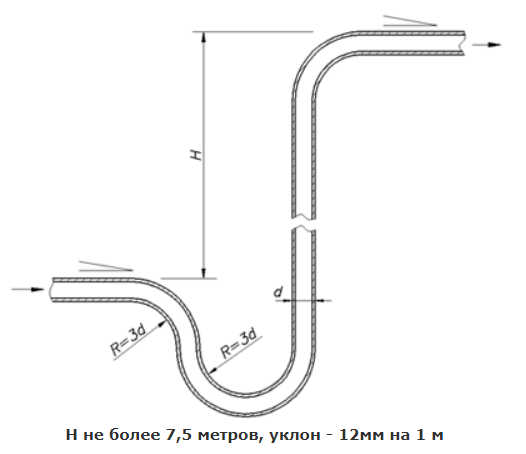

Маслоподъемные петли используются в нескольких случаях:

• при высоте вертикального отрезка трассы превышающий 2,5-3 м, в таком случае петли монтируются в нижней части восходящего участка;

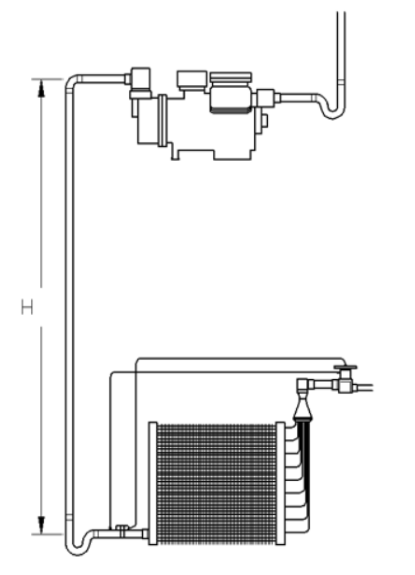

• при монтаже испарителя на одном уровне с компрессором или выше его, петля устанавливается на выходе из испарителя с подъемом вертикального отрезка всасывающего трубопровода выше испарителя для предотвращения стекания жидкого хладагента и масла из испарителя в компрессорный блок;
• петли необходимо монтировать через каждые 3,5 метра вертикального отрезка всасывающего и нагнетательного трубопроводов.
