ГЕРМИК-ДУ-З – противопожарный многостворчатый клапан, нормально закрытого типа, с пределом огнестойкости EI 120. Клапаны производятся только прямоугольного сечения, канального (2*ф, привод располагается снаружи клапана) или стенового исполнения (1*ф, привод расположен внутри клапана).
- электропривод реверсивного типа на 24/220 В
- электромагнитный привод на 24/220 В
Дополнительные опции: наличие клеммной колодки/коробки, воздухоприемного устройства, антивандальной защиты привода от кражи.
Конструкция и материалы
Клапан ГЕРМИК-ДУ представляет собой жесткую прямоугольную раму, внутри которой на осях расположены поворотные лопатки. Вылет лопаток за габарит корпуса отсутствует, вращение происходит исполнительным механизмом при помощи специальных рычагов и тяг.
Скорость воздушного потока должна быть не более 25 м/с, предел давления рабочей среды не более 1500 Па. Работоспособность клапана не зависит от его положения в пространстве.
Применение
Клапаны ГЕРМИК-ДУ служат для механической блокировки вент шахт или проемов в ограждающих стройконструкциях зданий. Монтируются в приточных и вытяжных системах противодымной вентиляции, а также системах дымоудаления для отвода продуктов горения после ликвидации возгорания в помещениях с устройствами пожаротушения аэрозольного и порошкового типа.
Эксплуатация
Вид климатического исполнения УХЛ2 по ГОСТ 15150, при условии:
- прямого влияния солнечного излучения
- отсутствие попадания атмосферных осадков и конденсата влаги на корпусе клапана и его элементах
Расшифровка маркировки клапана серии ГЕРМИК-ДУ
Габаритные размеры клапана ГЕРМИК-ДУ

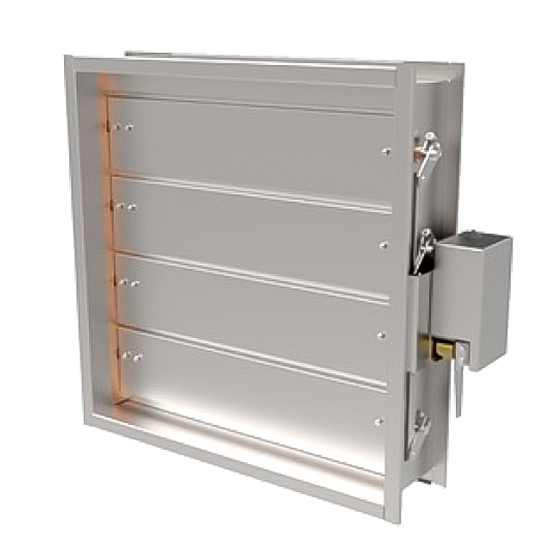

Канального типа:

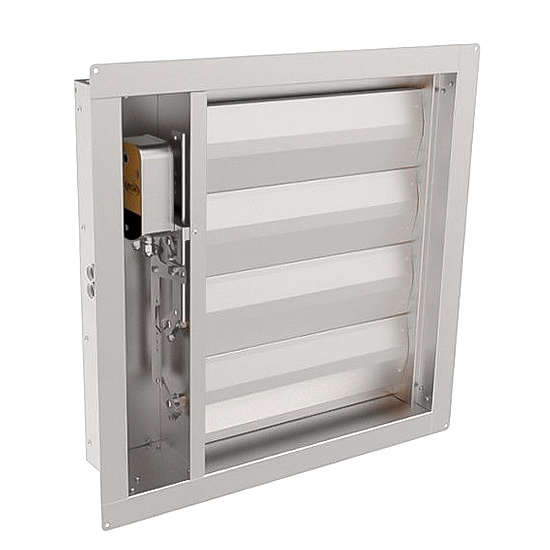

Стенового типа:
Технические характеристики ГЕРМИК-ДУ
Опции:
- Тип присоединения:
- 1*ф - стеновой
- 2*ф - канальный
- Установка клеммной колодки/коробки
- Установка воздухоприемных устройств
- Защита привода от кражи
- Установка монтажной рамы
