Клапан дымовой КЛАД-2-С-800x400-МВЕ-220-ВН-ВГ-К-А

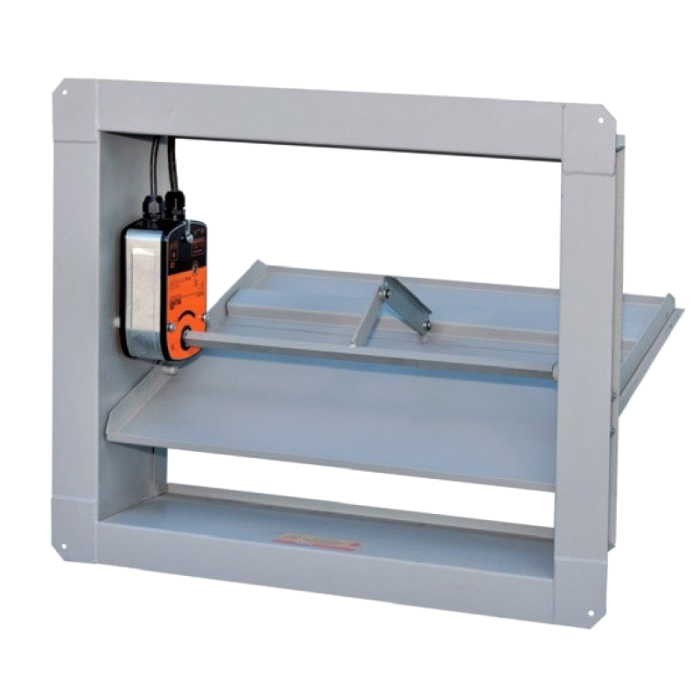

КЛАД-2-С-800x400-МВЕ-220-ВН-ВГ-К-А – дымовой (нормально закрытый) клапан с пределом огнестойкости E90, стенового типа (с одним присоединительным фланцем), прямоугольного сечения 800x400. С реверсивным приводом марки BELIMO на 220 (В), привод расположен внутри корпуса. Плоскость расположения клапана вертикальная с горизонтальной ориентацией размера А. В комплекте с соединительной коробкой с клеммной колодкой (опция). Антивандальное исполнение (опция). Конструктивно клапан серии КЛАД-2 (КДМ-2) представляет прямоугольный патрубок, оснащенный поворотной заслонкой и приводом. Материал изготовления корпуса и заслонки – оцинкованная сталь, по запросу возможно изготовление из нержавеющей стали (опция). Внутренняя заслонка без термоизоляции. Клапан стенового исполнения - привод устанавливается внутри корпуса. Предельное состояние по огнестойкости характеризуется только временем потери плотности «Е»
Климатическое исполнение УЗ по стандарту ГОСТ 15150-69.
Каждый произведенный клапан комплектуется паспортом, в котором указана марка и заводской номер изделия.

Применение

Смонтированный клапан КЛАД-2 служит в системах механической вытяжной противодымной вентиляции. Установленные непосредственно в проемах дымовых шахт, защищаемых коридорах и холлах системы дымоудаления клапаны срабатывают в зоне задымления, при этом оставаясь закрытыми в остальных незадымленных зонах, что способствует обеспечению требований по подсосу воздуха в системе.

Принцип работы дымового клапана с реверсивным приводом

В обычном (нормальном) состоянии заслонка клапана расположена в закрытом положении. Перемещение заслонки происходит за счет электродвигателя при подаче напряжения на клеммы питания привода. При отключении напряжения поворотная заслонка остановится в текущем положении. .

Монтаж

Монтаж должен проводиться в соответствии с требованиями нормативной документации.
Клапаны устанавливаются только внутри помещений. Устойчиво работают при температурах в диапазоне от -30 до +40 °С, если не подвержены попаданию атмосферных осадков или появлению конденсата на заслонке.
Окружающая среда должна отвечать следующим правилам:

• не быть взрывоопасной;
• не содержать высокой концентрации агрессивных газов и паров, способной нанести вред металлам, электроизоляционным материалам, лакокрасочному покрытию.

Не разрешается использование в помещениях, у которых категории А и Б по пожаро- и взрыво- безопасности.

Структура обозначения клапана КЛАД-2:
